جزئیات محصول:
|

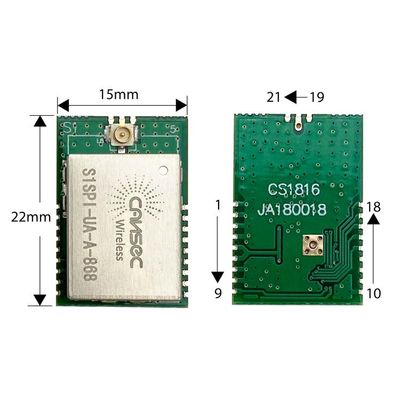

| اندازه: | 15 میلی متر * 22 میلی متر * 3.2 میلی متر | قدرت TX: | 14dBm |
|---|---|---|---|
| حساسیت Rx: | -118dBm | جریان TX: | 50mA |
| جریان RX: | 12MA | حالت آماده به کار: | 1uA |
| نوع آنتن: | اتصال IPEX | چیپ ست: | Spirit-1 توسط ST |
| برجسته کردن: | ماژول 1 گیگاهرتز زیر گیگاهرتز,ماژول زیر گیگاهرتز S1SPI-UA-A,ماژول 14 STB روح 14dBm |
||

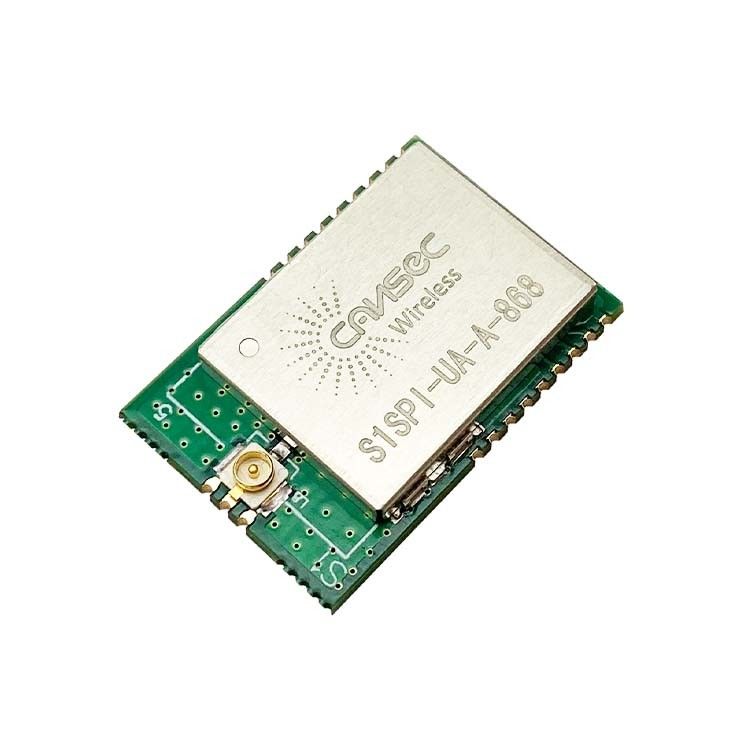

ماژول S1SPI-UA-A Sub GHz با چیپ ست ST Spirit-1
|
پارامتر
|
حداقل
|
نوع
|
حداکثر
|
واحد
|
|
|
ولتاژ بهره برداری
|
1.8
|
-
|
3.6
|
V
|
|
|
دمای کار
|
-20
|
-
|
70+
|
℃
|
|
|
جاری
مصرف |
حالت خواب
|
-
|
-
|
1
|
uA
|
|
|
حالت دریافت
|
-
|
9.5
|
12
|
mA
|
|
|
حالت انتقال
|
-
|
44
|
47.5
|
mA
|
|
TX Power (برای شرکت مخابراتی)
|
-
|
-
|
14
|
dBm
|
|
|
حساسیت RX (برای مدولاسیون لورا)
|
-
|
-
|
-118
|
dBm
|
|
|
مسافت
|
HA: 110
UA: 230 |
متر
|
|||
|
پارامتر
|
حداقل
|
نوع
|
حداکثر
|
واحد
|
|
|
ولتاژ بهره برداری
|
1.8
|
-
|
3.6
|
V
|
|
|
دمای کار
|
-20
|
-
|
70+
|
℃
|
|
|
جاری
مصرف |
حالت خواب
|
-
|
-
|
1
|
uA
|
|
|
حالت دریافت
|
-
|
9.6
|
10
|
mA
|
|
|
حالت انتقال
|
-
|
49
|
57
|
mA
|
|
TX Power (برای شرکت مخابراتی)
|
-
|
-
|
14
|
dBm
|
|
|
حساسیت RX (برای مدولاسیون لورا)
|
-
|
-
|
-118
|
dBm
|
|
|
مسافت
|
HA: 110
UA: 230 |
متر
|
|||
ماژول S1SPI-UA-A Sub GHz با چیپ ست ST Spirit-1
ماژول S1SPI-HA / UA / NA-A بر اساس Spirit1 طراحی شده است.Spirit1 یک فرستنده و گیرنده RF بسیار کم مصرف است که برای کاربردهای بی سیم RF در باند زیر 1 گیگاهرتز در نظر گرفته شده است.این برنامه برای کار در دو باند فرکانس ISM و SRD بدون مجوز در 169 ، 315 ، 433 ، 868 و 915 مگاهرتز طراحی شده است ، اما همچنین می تواند برای کار در سایر فرکانسهای دیگر در 300-348 مگاهرتز ، 387-470 مگاهرتز برنامه ریزی شود. ، و باندهای 779-956 مگاهرتز.سرعت داده های هوا از 1 تا 500 کیلوبیت بر ثانیه قابل برنامه ریزی است و Spirit1 را می توان در سیستم هایی با فاصله کانال 12.5 / 25 کیلوهرتز و مطابق با استاندارد EN 300 220 استفاده کرد.این از تعداد بسیار کمی از اجزای گسسته خارجی استفاده می کند و یک مودم بیس باند قابل تنظیم را ادغام می کند ، که از مدیریت داده ها ، مدولاسیون و مدولاسیون پشتیبانی می کند.مدیریت داده ها داده ها را در قالب بسته کاملاً قابل برنامه ریزی اختصاصی اداره می کند ، همچنین به قالب انطباق استاندارد M-Bus (همه کلاسهای عملکردی) اجازه می دهد.با این حال ، Spirit-1 می تواند بررسی های افزونگی حلقوی بر روی داده ها و همچنین رمزگذاری / رمزگشایی FEC بر روی بسته ها را انجام دهد.Spirit1 یک موتور پروتکل تأیید اتوماتیک ، انتقال مجدد ، و زمان توقف اختیاری را فراهم می کند تا با انجام تمام عملیات لایه لایه با سرعت بالا ، هزینه های کلی سیستم را کاهش دهد.
