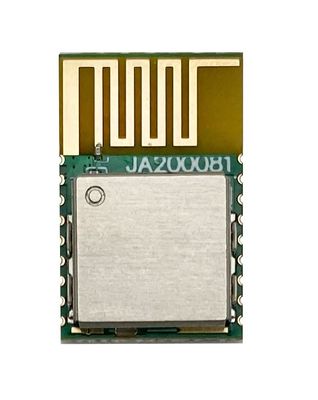

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم
ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم

تصویر بزرگ :  ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم

جزئیات محصول:
محل منبع: پیاده کردن
نام تجاری: Cansec Wireless
شماره مدل: BLE9187SA-A
پرداخت:
مقدار حداقل تعداد سفارش: 100
قیمت: USD 2.35$ per piece
جزئیات بسته بندی: جعبه 1000 عددی اندازه بسته بندی: 40 * 34 * 20 سانتی متر وزن ناخالص: 5.000 کیلوگرم
زمان تحویل: 3 ~ 6 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 2000000 قطعه در سال

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم

شرح
اندازه: 11.8 * 18 * 2.8 میلی متر قدرت TX: 4.7dBm
حساسیت Rx: -100dBm جریان TX: 17mA
جریان RX: 10mA حالت آماده به کار: 3uA
نوع آنتن: آنتن PCB چیپ ست: ING9187
ولتاژ بهره برداری: 1.8 ~ 3.6 ولت دمای کارکرد: -20 ~ + 70
برجسته:

ماژول کم مصرف بلوتوث Ing9187

,

ماژول کم مصرف بلوتوث Ble5.1

,

ماژول ble 5.1

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 0

ماژول دندان آبی آبی کم مصرف بی سیم Cansec Ble9187 Ingchip Ing9187 Ble5.1 ماژول



پارامتر حداقل نوع حداکثر واحد
ولتاژ بهره برداری 1.8 3.3 3.6 V
دمای کار -20 - 70+

جاری

مصرف

حالت خواب - 3   uA
حالت دریافت (MCU فعال): - 10 - mA
حالت انتقال (CW) (@ 6/6 دسی بل ، + 3.3 ولت) - 17 - mA
قدرت TX (CW) - 4.7   dBm
حساسیت RX - -100 - dBm
مسافت 110 متر


ماژول دندانه ای آبی کم مصرف کمهزینه بی سیم Cansec Ble9187 Ingchip Ing9187 Ble5.1 ماژول

ING9187 یک بلوتوث کاملاً کم مصرف SoC است که مشخصات بلوتوث 5.0 را هدف قرار می دهد.این یکپارچه سازی INGCHIPS داخلی BLE5.0 IP شامل مودم ، کنترل کننده لایه لینک و میزبان است.همچنین یک گیرنده 32 بیتی RISC MCU ، فلش داخلی 512 کیلوبایت ، PMU کم مصرف ، لوازم جانبی غنی ، فرستنده و گیرنده BLE RF با کارایی بالا و کم مصرف را در خود جای داده است.توان خروجی فرستنده از -28dBm تا + 6.5dBm متغیر است ، در حالی که حساسیت گیرنده در حالت دوربرد BLE5 -102dBm و در حالت 1M -97dBm است.



ING9187 SDK کاملاً باز را فراهم می کند ، از بسیاری از سیستم عامل های IDE مانند Keil ، IAR ، Segger پشتیبانی می کند ، از چندین زبان برنامه مانند C ، C ++ ، Nim پشتیبانی می کند ، از سیستم عامل های اصلی مانند ویندوز ، لینوکس و MacOS پشتیبانی می کند ، از راهنمای پروژه گرافیکی و ویرایش داده ها و تعبیه ها پشتیبانی می کند بیش از 30 نمونه برنامه نرم افزار منبع باز.



سخت افزار و نرم افزار ING9187 را می توان برای سناریوی برنامه های مختلف کاربر مانند عملکرد بسیار کم برق ، موقعیت دقیق ، اتصال صنعتی ، اتصال کشاورزی ، شبکه مش ، سنجش از خانه و غیره تنظیم کرد.



ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 1

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 2


ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 3
NG نام شرح نوع پین
1 GND زمین زمینی
2 GND زمین زمینی
3 3V3 ولتاژ تأمین تراشه (VBAT) قدرت
4 EN

به طور معمول 2 میلی ثانیه کم ، کشیده می تواند ماژول بیدار شدن را بیدار کند و از Serial Communication استفاده کند.

سطح بالا ، ماژول ها به خواب نمی روند.

ورودی دیجیتال
5 P11 GPIO11 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
6 P10 GPIO10 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
7 P8 GPIO8 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
8 P7 GPIO7 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
9 P19 GPIO19 ، قابلیت درایو بالا ورودی و خروجی دیجیتال
10 P13 GPIO13 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
11 SWCLK ساعت SW ورودی و خروجی دیجیتال
12 SWDIO داده SW ورودی و خروجی دیجیتال
13 P28 ADC آنالوگ در
14 TXD UART TX ، GPIO2 ، قابلیت درایو بالا خروجی
15 RXD UART RX ، GPIO3 ، قابلیت درایو بالا ورودی
16 P1 GPIO1 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
17 P0 GPIO0 ، قابلیت درایو بالا ، PWM ورودی و خروجی دیجیتال
18 RST بازنشانی ، فعال کم ، بدون کشیدن داخلی ورودی دیجیتال


ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 4

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 5

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 6ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 7

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 8

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 9

ماژول کم انرژی بلوتوث Ing9187 Ble5.1 مصرف برق کم 10
