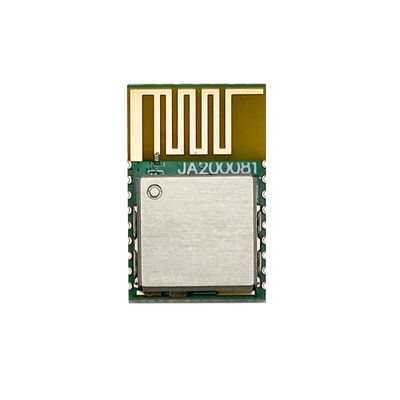

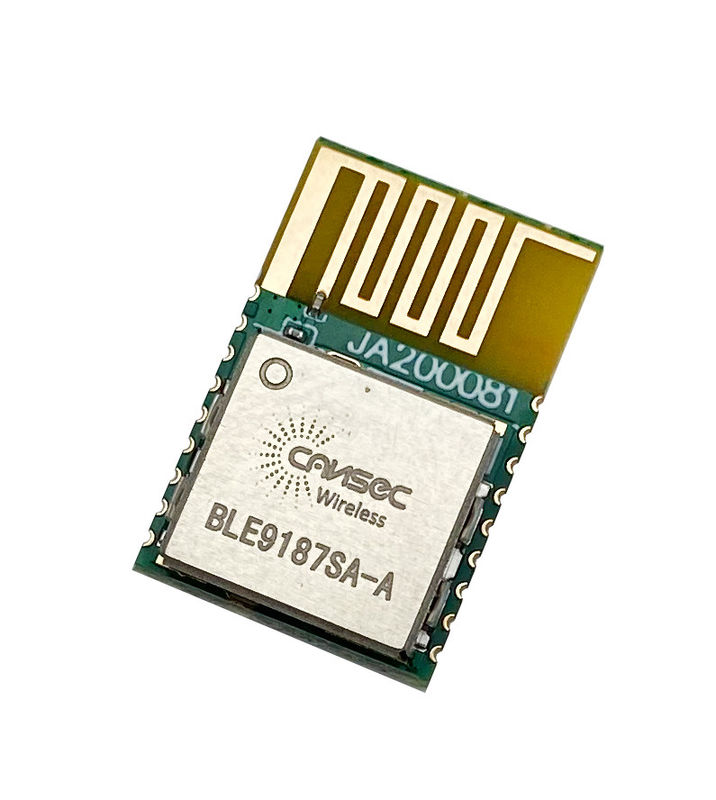

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA
فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA

تصویر بزرگ :  فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA

جزئیات محصول:
محل منبع: پیاده کردن
نام تجاری: Cansec Wireless
شماره مدل: BLE9187SA-A
پرداخت:
مقدار حداقل تعداد سفارش: 100
قیمت: USD 2.35$ per piece
جزئیات بسته بندی: جعبه 1000 عددی اندازه بسته بندی: 40 * 34 * 20 سانتی متر وزن ناخالص: 5.000 کیلوگرم
زمان تحویل: 3 ~ 6 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 2000000 قطعه در سال

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA

شرح
اندازه: 12 × 18 × 2.8 میلی متر قدرت TX: 4.7dBm
حساسیت Rx: -100dBm جریان TX: 17mA
جریان RX: 10mA حالت آماده به کار: 3uA
نوع آنتن: آنتن PCB کاربرد: پوشیدنی / دستگاه های هوشمند / برنامه های کاربردی مربوط به اینترنت اشیا
چیپ ست: ING9187 توسط تراشه ING پروتکل: بلوتوث 5
برجسته کردن:

ماژول BlueTooth Ble5.1 Ultra Low Power

,

ماژول BlueTooth 3uA Ultra Low Power

,

ماژول فرستنده و گیرنده wifi ble

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 0

ماژول دندان آبی آبی کم مصرف بی سیم Cansec Ble9187 Ingchip Ing9187 Ble5.1 ماژول



پارامتر حداقل نوع حداکثر واحد
ولتاژ بهره برداری 1.8 3.3 3.6 V
دمای کار -20 - 70+

جاری

مصرف

حالت خواب - 3   uA
حالت دریافت (MCU فعال): - 10 - mA
حالت انتقال (CW) (@ 6/6 دسی بل ، + 3.3 ولت) - 17 - mA
قدرت TX (CW) - 4.7   dBm
حساسیت RX - -100 - dBm
مسافت 110 متر


ماژول دندان آبی آبی کم مصرف بی سیم Cansec Ble9187 Ingchip Ing9187 Ble5.1 ماژول

ING9187 یک بلوتوث کاملاً کم مصرف SoC است که مشخصات بلوتوث 5.0 را هدف قرار می دهد.این یکپارچه سازی INGCHIPS داخلی BLE5.0 IP شامل مودم ، کنترل کننده لایه لینک و میزبان است.همچنین یک گیرنده 32 بیتی RISC MCU ، فلش داخلی 512 کیلوبایت ، PMU کم مصرف ، لوازم جانبی غنی ، فرستنده و گیرنده BLE RF با کارایی بالا و کم مصرف را در خود جای داده است.توان خروجی فرستنده از -28dBm تا + 6.5dBm متغیر است ، در حالی که حساسیت گیرنده در حالت دوربرد BLE5 -102dBm و در حالت 1M -97dBm است.

ING9187 SDK کاملاً باز را فراهم می کند ، از بسیاری از سیستم عامل های IDE مانند Keil ، IAR ، Segger پشتیبانی می کند ، از چندین زبان برنامه مانند C ، C ++ ، Nim پشتیبانی می کند ، از سیستم عامل های اصلی مانند ویندوز ، لینوکس و MacOS پشتیبانی می کند ، از راهنمای پروژه گرافیکی و ویرایش داده ها و تعبیه ها پشتیبانی می کند بیش از 30 نمونه برنامه نرم افزار منبع باز.

سخت افزار و نرم افزار ING9187 را می توان برای سناریوی برنامه های مختلف کاربر مانند عملکرد بسیار کم برق ، موقعیت دقیق ، اتصال صنعتی ، اتصال کشاورزی ، شبکه مش ، سنجش از خانه و غیره تنظیم کرد.



امکانات

• کاملاً با مشخصات BLE 5.0 سازگار است

- سرعت داده 125Kb / s ، 500Kb / s ، 1Mb / s و 2Mb / s

- برد بلند با S2 و S8

- پسوند تبلیغات

- فرکانس پرش CSA # 1 و CSA # 2

• ویژگی های موتور لایه لینک

- پشتیبانی از رابط AMBA AHB

- پشتیبانی از رمزگذاری / رمزگشایی 128-AES / CCM

- پشتیبانی از انواع بسته پردازنده بسته

تبلیغات / داده ها / کنترل

- پشتیبانی از پردازنده بسته CRC و سفید کردن

- پشتیبانی از همه قالب بندی رویدادهای BLE و

هماهنگ سازی

- پشتیبانی از تبلیغات گسترده / دوره ای

- پشتیبانی از چندین مجموعه تبلیغاتی (حداکثر 1650 بایت)

در هر مجموعه)

- پشتیبانی از چندین اتصال

- پشتیبانی از تمام ترکیبات دولت و نقش

• مودم تعبیه شده برای تعدیل و تعدیل مدولاسیون ، فیلتر کانال قابل برنامه ریزی ، AGC ، لغو افست DC و اندازه گیری RSSI

• ویژگی های RF:

- 2.400-2.484 گیگاهرتز ، با GFSK

- حساسیت با -102dBm @ 125Kbps

- توان خروجی -28dBm تا 6.5dBm

- RSSI آنالوگ با وضوح 1dBm

- تنظیم خودکار فیلتر VCO & RX

• مدیریت توان یکپارچه

- POR و BOR واجد شرایط

- یک LDO

- یک DCDC

- موتور کم مصرف DPVFS

• دامنه ولتاژ تغذیه:

- منبع تغذیه ولتاژ خارجی 1.62-3.63V

- ولتاژ هسته ای: معمولی 0.9 ولت است ، برای تخفیف کم تا 0.6 ولت تخریب می شود

• حالت های کم مصرف معمولی:

- شناسائی در حین دریافت: 6 میلی آمپر

- شناسایی هنگام انتقال (0dBm): 6.5 میلی آمپر

- حالت کم مصرف (300 میلی متر بیدار می شود): 20uA

- حالت کم مصرف (خواب عمیق با احتباس حافظه): 3uA

- حالت کم مصرف (خواب عمیق و بدون احتباس حافظه): 1uA

- حالت خواب شدید با شمارنده RTC از خواب بیدار و منبع تغذیه 0.6v: 0.7uA

• از ساعتهای مختلف برای حالتهای مختلف عملکرد پشتیبانی کنید:

- کریستال 48M خارجی

- کریستال 32.768KHz خارجی برای خواب طولانی مدت

- اسیلاتور داخلی 32KHz RC برای کار عادی

• محدوده دمای عملکرد -40 ° ~ 125 ° (دمای محل اتصال)

• پردازنده 48 مگاهرتز 32 بیتی RISC MCU با حافظه نهان 8KB و رابط اشکال زدایی SWD 2 سیم

• تایمر RTC

• 512KB FLASH جاسازی شده برای برنامه نویسی تعبیه شده

• سیستم 64KB SRAM برنامه

• 64KB SRAM داده را به اشتراک بگذارید

• پین های ورودی و خروجی هدف عمومی برای چند منظوره

- UART0 برای کنترل کننده سیستم

- GPIO / UART1 / SPI0 / SPI1 / I2C0 / I2C1 / PWM برای چندین سنسور جانبی و

- هر پین را می توان به عملکردهای مختلف ترسیم کرد

رابط

• کانال ADC 10 بیتی

• دو تایمر مخصوص 32 بیتی

• تایمر One Watch Dog

• لودر راه اندازی روی تراشه

- از OTA پشتیبانی کنید

• محلول تک تراشه BLE

- ING9187 می تواند برنامه ها و پروتکل های BLE را نیز اجرا کند

- API ساده ، تمیز و بهینه شده

• نرم افزار قابل تنظیم برای جلب رضایت سناریوی برنامهاز تمام کلاس های دستگاه Broadcaster، Central، Observer، Peripheral پشتیبانی کنید

• SDK را با 30+ مثال مرجع ارائه دهید

- راه حل مش استاندارد SIG

- سایر کاربردهای معمولی ، مانند چراغ راهنما ، دمای بدن ، سرعت دویدن و ...

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 1

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 2


فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 3
فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 4

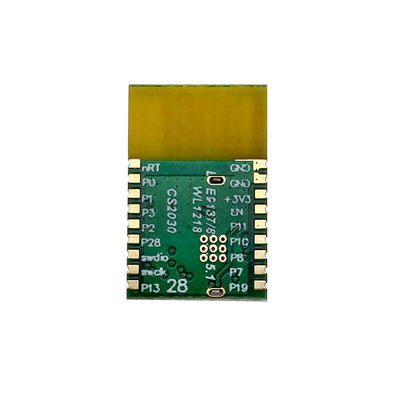

توجه: در مورد گزینه های مناسب چند برابر سازی پین ، لطفاً به صفحه داده ING9187 مراجعه کنید

برای جزئیات بیشتر از http://ingchips.com/

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 5

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 6

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 7فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 8

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 9

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 10

فرستنده و گیرنده ماژول BlueTooth فوق العاده کم مصرف BLE5.1 3uA 11
