جزئیات محصول:
|
| چیپ ست: | SX1268 توسط Semtech | اندازه: | 24.3 * 17 * 3.4 میلی متر |
|---|---|---|---|
| دمای کارکرد: | -20 ~ + 85 | ولتاژ بهره برداری: | 1.8-3.7 ولت |
| قدرت TX: | 20dBm | حساسیت Rx: | -148dBm |
| میزان مصرف فعلی خواب: | 1.5μA | از محیط استفاده کنید: | شهر هوشمند ، اتوماسیون صنعت و متر |
| فرکانس: | 434/470 مگاهرتز | حداکثر محدوده: | 3 کیلومتر |
| برجسته کردن: | گیرنده فرستنده SX1268 433mhz Rf ماژول بی سیم,LoRa Spread Spectrum SX1268,20dBm 433mhz Rf فرستنده گیرنده ماژول بی سیم |
||
LoRa Spectrum Spectrum SX1268 ماژول بی سیم مسافت طولانی 433 مگاهرتز اندازه کوچک ماژول بی سیم مصرف کم انرژی
LoRa Spectrum Spectrum SX1268 ماژول بی سیم مسافت طولانی 433 مگاهرتز اندازه کوچک ماژول بی سیم مصرف کم انرژی

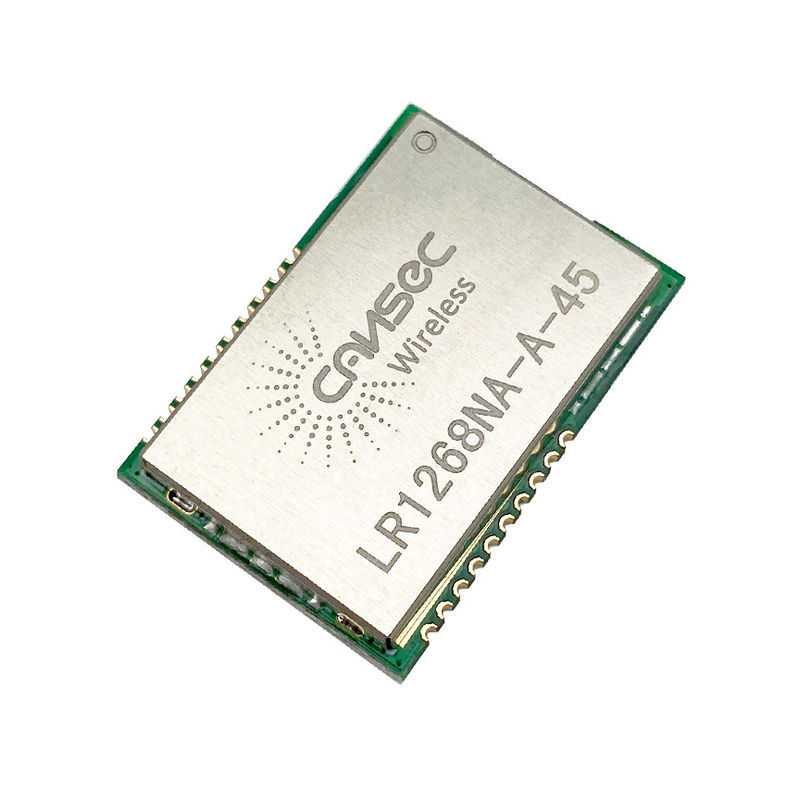

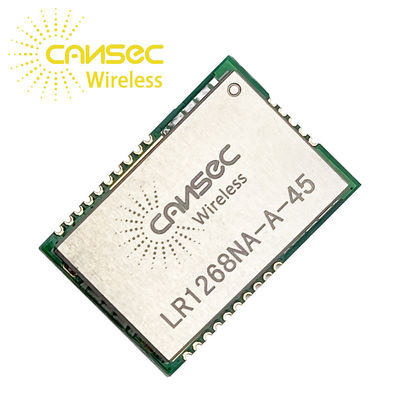

ماژول LR1268 بر اساس SX1268 طراحی شده است.گیرنده های رادیویی زیر گیگاهرتز SX1268 برای کاربردهای بی سیم دوربرد ایده آل هستند.این دستگاه ها از مدولاسیون LoRa® برای موارد استفاده از LPWAN و (G) مدولاسیون FSK برای موارد استفاده قدیمی پشتیبانی می کنند.دستگاه ها برای استفاده از نیازهای مختلف برنامه با استفاده از استاندارد جهانی LoRaWAN® یا پروتکل های اختصاصی بسیار قابل تنظیم هستند.
این دستگاه ها متناسب با نیازهای لایه فیزیکی مشخصات LoRaWAN منتشر شده توسط LoRa Alliance designed طراحی شده اند.
رادیو برای سیستم هایی که با رعایت مقررات رادیویی مطابقت دارند از جمله الزامات نظارتی چین و ETSI EN 300 220 (434 مگاهرتز) است اما مناسب نیست.پوشش فرکانس مداوم از 410 مگاهرتز تا 810 مگاهرتز امکان پشتیبانی از باند دستگاه های برد کوتاه برد 490 و 780 مگاهرتز چینی را فراهم می کند.
| شماره پد | نام | نوع پین | شرح |
| 1-12 | GND | پین زمینی | به GND وصل شوید |
| 13 | VDD | قدرت | منبع اصلی تراشه 1.8 ولت تا 3.7 ولت |
| 14 | DIO1 | من / O | IO دیجیتال چند منظوره |
| 15 | مشغول | ای | نشانگر مشغول |
| 16 | NRESET | من | بازنشانی ورودی ماشه |
| 17 | میسو | ای | خروجی SPI برده |
| 18 | MOSI | من | ورودی بنده SPI |
| 19 | SCK | من | ساعت SPI |
| 20 | NSS | من | SPI Slave Select |
| 21 | GND | پین زمینی | به GND وصل شوید |
| 22 | GND | پین زمینی | به GND وصل شوید |
| 23 | RF_OUT | ای | خروجی فرستنده RF |
| 24 | GND | پین زمینی | به GND وصل شوید |
| 25 | GND | پین زمینی | به GND وصل شوید |
