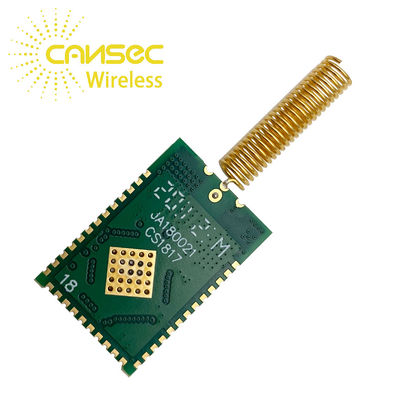

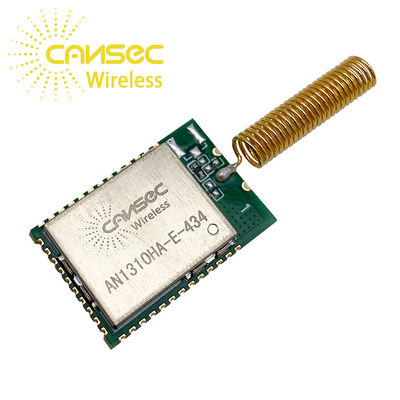

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول
ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول

تصویر بزرگ :  ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول

جزئیات محصول:
محل منبع: پیاده کردن
نام تجاری: Cansec Wireless
شماره مدل: AN1310HA-E
پرداخت:
مقدار حداقل تعداد سفارش: 100
قیمت: USD 4.12$ per piece
جزئیات بسته بندی: جعبه 1000 عددی اندازه بسته بندی: 40 * 34 * 20 سانتی متر وزن ناخالص: 5.000 کیلوگرم
زمان تحویل: 5 ~ 8 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 2000000 قطعه در سال
مخاطب

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول

شرح

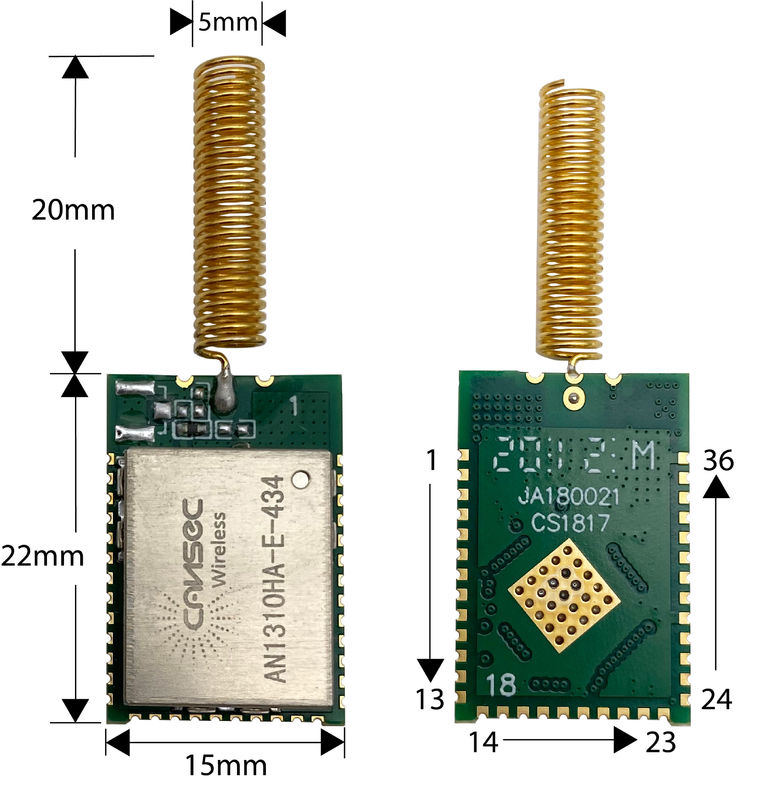

اندازه کلی: 15 میلی متر * 22 میلی متر (+ آنتن 25 میلی متر) * 3.2 میلی متر قدرت TX: 13dBm
حساسیت Rx: -124dBm جریان TX: 25 میلی آمپر
جریان RX: 5.5 میلی آمپر حالت آماده به کار: 1uA
No input file specified.: اتصال مارپیچ چیپ ست: Texas Instruments CC1310
فرکانس کار: 434/470/868/915 مگاهرتز دامنه: 400 متر (434 مگاهرتز) / 700 متر (868/915 مگاهرتز)
ولتاژ کاری: 1.8 ~ 3.8 ولت
برجسته کردن:

ماژول Cc1310 Lora 868mhz

,

ماژول Wireless RF Soc Ti

,

ماژول 1uA Lora 868mhz

ماژول بی سیم RF 434 mhz Soc Ti ماژول 868 مگاهرتز Long Range Cc1310 LoRa

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 0

Vbat = 3.3V فرکانس = 434/470 مگاهرتز

پارامتر
حداقل
نوع
حداکثر
واحد
ولتاژ بهره برداری
1.8
-
3.8
V
دمای کار
-20
-
70+
℃


مصرف فعلی
حالت خواب
-
-
1
uA
حالت دریافت
-
5.5
-
mA
حالت انتقال (برای شرکت مخابراتی و اتصال UFL)
-
35
38
mA
TX Power (برای شرکت مخابراتی)
-
13
14
dBm
حساسیت RX
-
-
-124
dBm
فاصله (434M)
400
متر
Vbat = 3.3V فرکانس = 868/915 مگاهرتز
پارامتر
حداقل
نوع
حداکثر
واحد
ولتاژ بهره برداری
1.8
-
3.8
V
دمای کار
-20
-
70+
℃


مصرف فعلی
حالت خواب
-
-
1
uA
حالت دریافت
-
5.5
-
mA
حالت انتقال (برای شرکت مخابراتی و اتصال UFL)
-
34
36
mA
TX Power (برای شرکت مخابراتی)
-
13
14
dBm
حساسیت RX
-
-
-115
dBm
فاصله (868M)
700
متر



ماژول بی سیم RF 434 mhz Soc Ti ماژول 868 مگاهرتز Long Range Cc1310 LoRa

1 ماژول AN1310 بر اساس CC1310F128 طراحی شده است.دستگاه CC1310 اولین قسمت از خانواده Sub-1-GHz از MCU های بی سیم بسیار کم مصرف و بسیار کم مصرف است.دستگاه CC1310 یک گیرنده گیرنده RF انعطاف پذیر ، بسیار کم قدرت و یک میکروکنترلر قدرتمند 48 مگاهرتز Cortex-M3 را در یک پلت فرم پشتیبانی می کند که از چندین لایه فیزیکی و استانداردهای RF پشتیبانی می کند.یک رادیو کنترلر اختصاصی (Cortex-M0) از دستورات سطح پایین پروتکل RF که در ROM یا RAM ذخیره می شوند ، استفاده می کند ، بنابراین قدرت و انعطاف پذیری فوق العاده کم را تضمین می کند.مصرف کم برق دستگاه CC1310 به ازای عملکرد RF نیست.دستگاه CC1310 دارای حساسیت و مقاومت عالی (انتخاب و مسدود کردن) است.
2 دستگاه CC1310 یک راه حل یکپارچه کاملاً یکپارچه و واقعی است که شامل یک سیستم RF کامل و یک مبدل DC-DC روی تراشه است.
3 حسگرها را می توان با استفاده از یک MCU فوق العاده کم مصرف مستقل که می تواند برای کنترل سنسورهای آنالوگ و دیجیتال تنظیم شود ، به روشی بسیار کم مصرف انجام دهید.بدین ترتیبMCU اصلی (Cortex-M3) قادر است زمان خواب را به حداکثر برساند.
4 سیستم های قدرت و ساعت مدیریتی و رادیویی CC1310 برای عملکرد صحیح نیاز به پیکربندی و مدیریت خاص توسط نرم افزار دارند.این مورد در TI RTOS پیاده سازی شده است ، بنابراین توصیه می شود که از این چارچوب نرم افزار برای تمام برنامه های کاربردی استفاده شوددستگاهدرایورهای کامل TI-RTOS و دستگاه ها به صورت رایگان در کد منبع ارائه می شوند.

امکانات

  • ساخته شده در CC1310F128 زیر 1 گیگاهرتز سیستم RF روی تراشه (SOC)
  • اندازه: 15 میلی متر X 22 میلی متر X3.2 میلی متر
  • ولتاژ کار: 1.8 ولت تا 3.8 ولت
  • دمای کار: -20 ℃ ~ + 70
  • دمای ذخیره سازی: -40 ℃ ~ + 125
  • میکروکنترلر
    • قشر قدرتمند ARM –M3
    • حداکثر سرعت 48 مگاهرتز
    • 128 کیلوبایت فلش برنامه نویسی درون سیستم
    • 8KB SRAM برای حافظه پنهان (یا به عنوان RAM عمومی)
    • 20 کیلوبایت Ultralow Leakage SRAM
    • cJTAG و اشکال زدایی JTAG 2 پین
    • پشتیبانی از بروزرسانی بیش از حد هوا (OTA)
  • کنترل کننده سنسور برق Ultralow
    • می تواند از بقیه سیستم به صورت خودمختار اجرا شود
    • معماری 16 بیتی
    • 2KB Ultralow Leakage SRAM برای کد و داده
  • کارآمد بودن اندازه معماری ، قرار دادن TI-RTOS ، درایورها و بوت لودر در ROM
  • لوازم جانبی
    • همه پین ​​های جانبی دیجیتال را می توان به هر GPIO منتقل کرد
    • چهار ماژول زمان سنج عمومی (هشت تایمر 16 بیتی یا چهار تایمر 32 بیتی ، هر کدام PWM)
    • ADC 12 بیتی ، 200 کیلوگرم در ثانیه ، MUX آنالوگ 8 کاناله
    • مقایسه کننده مداوم زمان
  • مقایسه ساعت Ultralow Power
  • منبع فعلی قابل برنامه ریزی
  • UART
  • 2 x SSI (SPI ، MICROWIRE ، TI)
  • I2C
  • I2S
  • ساعت واقعی (RTC)
  • ماژول امنیتی AES-128
  • تولید کننده شماره تصادفی واقعی (TRNG)
  • پشتیبانی از هشت دکمه حسگر خازنی
  • سنسور دمای یکپارچه
  • کم قدرت
    • حالت فعال MCU: 48 مگاهرتز هسته اصلی در حال اجرا: 2.5 میلی آمپر (51μA / مگاهرتز)
    • حالت فعال MCU: 48.5 CoreMark / میلی آمپر
    • کنترل کننده سنسور حالت فعال در 24 مگاهرتز: 0.4mA + 8.2μA / MHz
    • کنترل کننده سنسور ، هر ثانیه یک بار بیدار می شود و یک نمونه 12 بیتی ADC: 0.95μA
    • آماده به کار: 0.7μA (RTC در حال اجرا و حافظه RAM و CPU)
    • خاموش کردن: 185nA (بیدار شدن از حوادث خارجی)
  • بخش RF
    • حساسیت گیرنده عالی -124 dBm با استفاده از

حالت برد بلند ، -110dBm در 50kbps

  • انتخاب عالی: 56dB
  • عملکرد مسدود کردن عالی: 90 دسی بل
  • توان خروجی قابل برنامه ریزی تا +14 دسی بل در دقیقه
ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 1

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 2



ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 3

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 4

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 5

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 6

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 7

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 8

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 9

ماژول 13dBm 1uA Cc1310 Lora 868mhz ماژول بی سیم RF Soc Ti ماژول 10
سالات متداول
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه حرفه ای با 25 سال تجربه هستیم.
Q2: آیا می توانید OEM / ODM را قبول کنید؟
A2: مطمئنا ، ما تجربه OEM و ODM غنی داریم.
Q3: آیا تضمین کیفیت دارید؟
A3 ؛هر یک از محصولات ما تحت آزمایش کیفیت قرار گرفته و دو سال خدمات پس از فروش رایگان دارد.
