TI CC1312 IoT AES 256 بیت ماژول Sub GHz 434/470/868 / 915MHz 13dBm TX Power

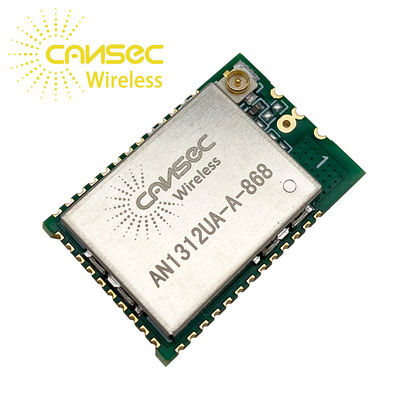

ماژول AN1312 بر اساس CC1312R طراحی شده است.دستگاه CC1312R یک MCU بی سیم Sub-1GHz با هدف قرار دادن Wireless M-Bus ، IEEE 802.15.4g ، اشیا smart هوشمند مجهز به IPv6 (6LoWPAN) ، KNX RF ، Wi-SUN® و سیستم های اختصاصی از جمله theTI15.4-Stack است.

دستگاه CC1312R عضوی از پلتفرم SimpleLink ™ MCU در دستگاه های RF مقرون به صرفه ، بسیار کم مصرف ، 2.4 گیگاهرتز و زیر 1 گیگاهرتز است.جریانهای فعال RF و میکروکنترلر (MCU) بسیار کم ، علاوه بر جریان خواب زیر μA با حداکثر 80 کیلوبایت حافظه RAM که از توازن محافظت می کند ، طول عمر باتری بسیار خوبی را فراهم می کند و امکان کار با باتری های کوچک سکه ای و در برنامه های جمع آوری انرژی را فراهم می کند.

دستگاه CC1312R ترکیبی از گیرنده گیرنده RF انعطاف پذیر ، بسیار کم مصرف و پردازنده مرکزی 48 مگاهرتز Arm® Cortex®-M4F را در یک پلت فرم پشتیبانی می کند که از چندین لایه فیزیکی و استانداردهای RF پشتیبانی می کند.یک رادیو کنترلر اختصاصی (Arm® Cortex®-M0) از دستورات سطح پایین پروتکل RF که در ROM یا RAM ذخیره می شوند ، استفاده می کند ، بنابراین قدرت فوق العاده کم و انعطاف پذیری زیاد را تضمین می کند.مصرف کم برق دستگاه CC1312R به هزینه عملکرد RF نمی انجامد.دستگاه CC1312R دارای حساسیت و مقاومت عالی (انتخاب و مسدود کردن) است.

دستگاه CC1312R یک راه حل یکپارچه کاملاً یکپارچه و واقعی است که شامل یک سیستم RF کامل و یک مبدل DC / DC بر روی تراشه است.حسگرها را می توان به صورت بسیار کم مصرف و توسط یک برنامه ریزی ، خودمختار اداره کرد

پردازنده سنسور کنترل کننده قدرت بسیار کم با 4KB SRAM برای برنامه و داده ها.کنترل کننده سنسور ، با بیدار شدن سریع و حالت فوق العاده کم قدرت 2 مگاهرتز ، برای نمونه برداری ، بافر و پردازش آنالوگ و دیجیتال طراحی شده است.

• داخلی RF13131FF زیر 1 گیگاهرتز

سیستم روی تراشه (SOC)

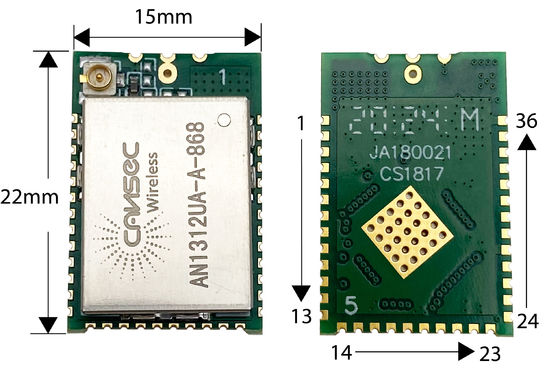

• اندازه: 15 میلی متر X 22 میلی متر X 3.2 میلی متر
• ولتاژ کار: 1.8 ولت تا 3.8 ولت
• دمای کار: -20 ℃ ~ + 70
• دمای ذخیره سازی: -40 ℃ ~ + 150
• میکروکنترلر
• قدرتمند 48 مگاهرتز Arm® Cortex®-M4F
• پردازنده
• 352 کیلوبایت فلش قابل برنامه ریزی در سیستم
• 256 کیلوبایت ROM برای پروتکل ها و کتابخانه

کارکرد

• 8KB حافظه پنهان SRAM (جایگزین)

در دسترس به عنوان RAM عمومی)

• 80KB Ultralow Leakage SRAM
• cJTAG و اشکال زدایی JTAG 2 پین
• پشتیبانی از بروزرسانی بیش از حد هوا (OTA)
• کنترل کننده سنسور قدرت Ultralow با 4KB SRAM
• داده های حسگر را نمونه ، ذخیره و پردازش کنید
• عملکرد مستقل از CPU سیستم
• بیدار شدن سریع برای عملکرد کم مصرف
• TI-RTOS ، درایورها ، بوت لودر و IEEE

802.15.4 MAC در ROM برای بهینه سازی شده

اندازه برنامه

• لوازم جانبی
• لوازم جانبی دیجیتال را می توان به هر کسی هدایت کرد

GPIO

• 4 × 32 بیتی یا 8 × 16 بیتی کاربرد عمومی

تایمرها

• ADC 12 بیتی ، 200 کیلوگرم در ثانیه ، 8 کانال
• مقایسه کننده های 2 "با مرجع داخلی DAC (1" زمان مداوم ، 1 "قدرت بسیار کم)
• منبع فعلی قابل برنامه ریزی
• 2 عدد UART
• 2 x SSI (SPI ، MICROWIRE ، TI)
• I2C
• I2S
• ساعت واقعی (RTC)
• AES-128 - و 256 بیتی شتاب دهنده رمزنگاری
• تولید کننده شماره تصادفی واقعی (TRNG)
• حسگر خازنی ، حداکثر 8 کانال
• مانیتور دما و باتری مجتمع
• کم قدرت
• حالت فعال RX: 8 میلی آمپر
• حالت فعال TX: 27 میلی آمپر
• آماده به کار: 1 μA (RTC روشن ، 80KB RAM و

احتباس پردازنده)

• بخش رادیو
• انعطاف پذیر RF با کارایی بالا زیر 1 گیگاهرتز

گیرنده گیرنده

• حساسیت گیرنده عالی:

-121 dBm برای دوربرد SimpleLink

حالت با سرعت 5 کیلوبیت بر ثانیه ؛

-110 دسی بل در 50 کیلوبیت بر ثانیه

• قدرت خروجی تا +14 دسی بل در دقیقه با

جبران درجە حرارت
