جزئیات محصول:
|
| اندازه: | 20 * 30 * 3 میلی متر | قدرت TX: | 868 مگاهرتز: 12.5dBm /2.4G:3dBm |
|---|---|---|---|
| حساسیت Rx: | 868 مگاهرتز: -96dBm /2.4G:-96dBm | جریان TX: | 868 مگاهرتز: 41mA /2.4G:11.1mA |
| جریان RX: | 868 مگاهرتز: 8.5 میلی آمپر / 2.4 گرم: 8.5 میلی آمپر | حالت آماده به کار: | 3μA |
| نوع آنتن: | اتصال آنتن تراشه / IPEX | چیپ ست: | cc2652 توسط Texas Instruments |
| ولتاژ بهره برداری: | 1.8 ~ 3.8 ولت | دمای کارکرد: | -20 ~ + 70 |
| برجسته کردن: | ماژول گیرنده بی سیم Rf 2.4 Ghz,ماژول گیرنده بی سیم TI CC2652 2.4 Ghz,AN2652RBUA-A |
||

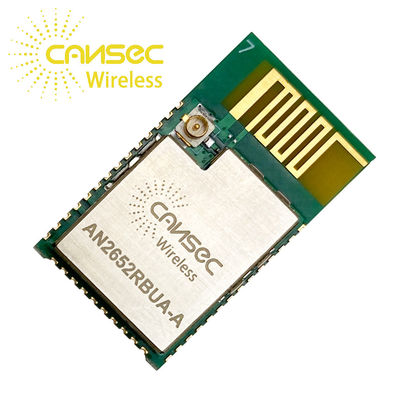

بی سیم AN2652RBUA-A محصولات خانه هوشمند ماژول گیرنده بی سیم rf
| پارامتر | حداقل | نوع | حداکثر | واحد | |
| ولتاژ بهره برداری | 1.8 | - | 3.8 | V | |
| دمای کار | -20 | - | 70+ | ℃ | |
|
جاری مصرف |
حالت خواب | - | 1 | uA | |
| حالت دریافت | - | 6.9 | - | mA | |
| حالت انتقال | - | 9.6 | - | mA | |
| قدرت TX (برای شرکت مخابراتی) | - | 4 | dBm | ||
| حساسیت RX (برای مدولاسیون لورا) | - | - | -97 | dBm | |
| مسافت | 150 | متر | |||
دستگاه CC2652R یک بی سیم چند پروتکل 2.4 گیگاهرتز MCU برای Thread ، Zigbee® ، کم مصرف Bluetooth® 5 ، IEEE 802.15.4g ، اشیا smart هوشمند با قابلیت IPv6 (6LoWPAN) ، Wi-SUN® و سیستم های اختصاصی از جمله TI است. 15.4-پشته.
دستگاه CC2652R عضوی از پلتفرم SimpleLink ™ MCU برای دستگاه های RF مقرون به صرفه ، بسیار کم مصرف ، 2.4 گیگاهرتز و زیر 1 گیگاهرتز است.جریان RF و میکروکنترلر (MCU) بسیار کم فعال و جریان خواب کمتر از 1μA و حافظه RAM تا 80KB با محافظت در برابر توزیع ، عمر باتری عالی را فراهم می کند و از برداشت انرژی روی سلولهای کوچک سکه پشتیبانی می کند و کار طولانی مدت در برنامه است.
امکانات
میکروکنترلر
- پردازنده قدرتمند Arm® Cortex®-M4F
- سرعت کلاک تا 48 مگاهرتز
- 352 کیلوبایت فلش قابل برنامه ریزی در سیستم
- 256 کیلوبایت ROM برای پروتکل ها و سیستم عامل
- 8KB حافظه پنهان SRAM (موجود به عنوان RAM عمومی)
- 80KB از نشت فوق العاده کم SRAM
- اشکال زدایی cJTAG و JTAG 2 پین
- پشتیبانی از ارتقا Over بیش از حد هوا (OTA)
• کنترل کننده سنسور بسیار کم قدرت با 4 کیلوبایت
SRAM
- داده های سنسور نمونه ، ذخیره و پردازش
- عملیات مستقل از CPU سیستم
- بیدار شدن سریع برای عملکرد کم مصرف
• وسایل جانبی
- لوازم جانبی دیجیتال را می توان به هر GPIO منتقل کرد
- تایمرهای کاربردی 4 × 32 بیتی یا 8 × 16 بیتی
- ADC 12 بیتی ، 200 کیلوگرم نمونه بر ثانیه ، 8 کانال
- 2 مقایسه کننده با مرجع داخلی DAC
(1 Time زمان مداوم ، 1 Power قدرت بسیار کم)
- منبع فعلی قابل برنامه ریزی
- 2 × UART
- 2 × SSI (SPI ، MICROWIRE ، TI)
- I2C
- I2S
- ساعت در زمان واقعی (RTC)
- شتاب دهنده رمزنگاری AES 128- و 256 بیتی
- ECC و RSA شتاب دهنده سخت افزار کلید عمومی
- شتاب دهنده SHA2 (مجموعه کامل تا SHA-512)
- تولید کننده شماره تصادفی واقعی (TRNG)
- حسگر خازنی ، حداکثر 8 کانال
- یکپارچه دما و باتری مانیتور
• کم قدرت
- دامنه ولتاژ تامین گسترده: 1.8 ولت تا 3.8 ولت
- حالت فعال RX: 6.9 میلی آمپر
- حالت فعال TX: 9.6 میلی آمپر
- آماده به کار: 0.94μA
• بخش رادیو
- فرستنده و گیرنده RF 2.4 گیگاهرتزی سازگار با
بلوتوث 5 کم انرژی و IEEE 802.15.4 PHY و MAC
- حساسیت گیرنده عالی:
–100 dBm برای 802.15.4 (2.4 گیگاهرتز) ،
–105 dBm برای بلوتوث 125 kbps (LE کدگذاری شده PHY)
– توان خروجی تا +4 dBm
بی سیم AN2652RBUA-A محصولات خانه هوشمند ماژول گیرنده بی سیم rf
