جزئیات محصول:
|
چیپ ست: | BlueNRG 232 | اندازه: | 12.5 * 18.5 * 2.6 میلی متر |
---|---|---|---|
فلش / RAM: | 256 کیلوبایت / 24 کیلوبایت | قدرت TX: | 8dBm |
جریان TX: | 15.1 میلی آمپر | حساسیت Rx: | -88dBm |
جریان RX: | 7.7 میلی آمپر | میزان مصرف فعلی خواب: | 1μA |
من / او: | 15 | پروتکل: | BLE5 و مش |
No input file specified.: | آنتن PCB | دامنه: | 100 متر |
فرکانس: | 2.4 گیگاهرتز | ||
برجسته کردن: | ماژول BLUENRG 2 ST,ماژول بی سیم BLE232SA-A ST,ماژول مش 8dBm BLE |

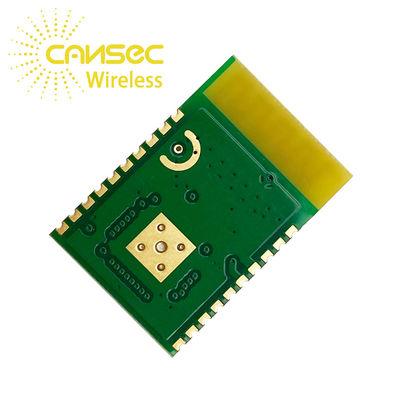

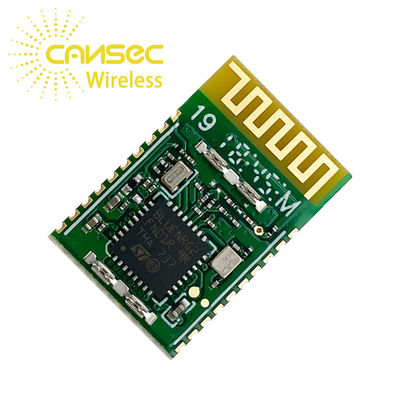

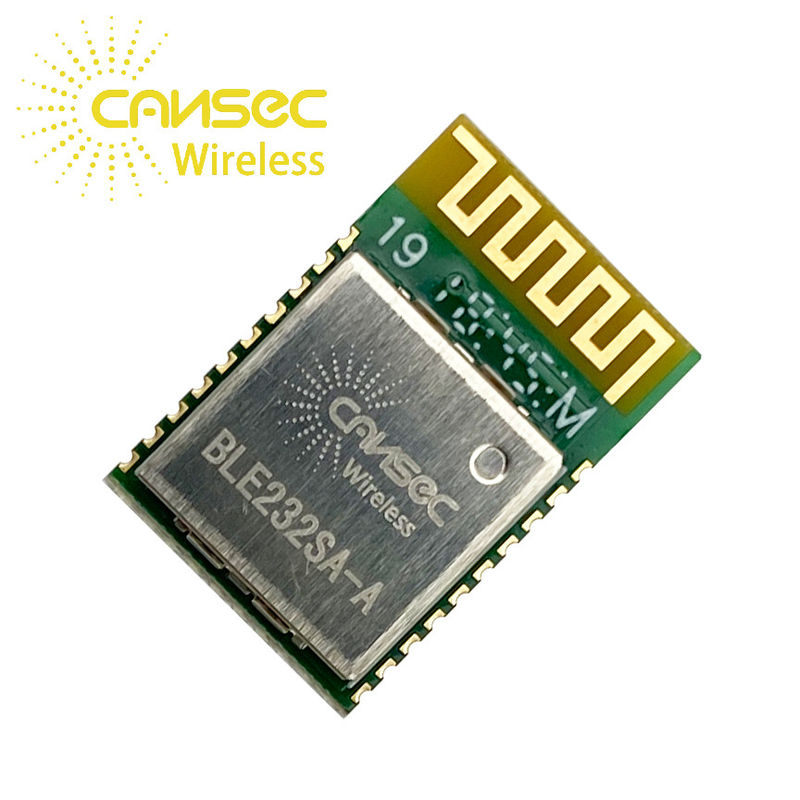

ماژول بلوتوث کم مصرف ماژول بی سیم کم هزینه بی سیم Ble232SA-A St Bluenrg-2
پارامتر
|
حداقل
|
نوع
|
حداکثر
|
واحد
|
|
ولتاژ عملیاتی
|
1.7
|
-
|
3.6
|
V
|
|
دمای عملیاتی
|
-30
|
-
|
85
|
درجه سانتیگراد
|
|
مصرف فعلی
|
باقی مانده
|
-
|
5
|
-
|
mA
|
آماده به کار
|
-
|
500
|
-
|
mA
|
|
حالت انتقال (8dBm)
|
-
|
15.1
|
-
|
mA
|
|
قدرت TX
|
-
|
-
|
8
|
dBm
|
|
حساسیت RX
|
-
|
-
|
-88
|
dBm
|
ماژول بلوتوث کم مصرف بی سیم بی سیم Ble232SA-A St Bluenrg-2 بی سیم کم هزینه
شرح
ماژول سری BLE232SA / UA بر اساس BlueNRG-2 شرکت ST طراحی شده است.BlueNRG-2 یک سیستم تک تراشه بلوتوث کم انرژی کم انرژی (BLE5.0) سازگار با مشخصات بلوتوث است.
BlueNRG-2 ویژگی های پردازنده شبکه BlueNRG برنده جایزه را گسترش می دهد ، و امکان استفاده از Cortex M0 تعبیه شده را برای اجرای کد برنامه کاربر فراهم می کند.
BlueNRG-2 شامل 256 کیلوبایت حافظه Flash برنامه نویسی ، 24 کیلوبایت حافظه RAM استاتیک با قابلیت نگهداری (دو بانک 12 کیلوبایت) و تجهیزات جانبی رابط ارتباطی استاندارد SPI ، UART ، I2C است.همچنین از تایمرهای چند منظوره ، ناظر ، RTC و کنترل کننده DMA بهره می برد.
برای ارتباط با حسگرهای آنالوگ و خواندن اندازه گیری مانیتور یکپارچه باتری ، یک ADC موجود است.یک فیلتر دیجیتال برای پردازش جریان PDM در دسترس است.
BlueNRG-2 همان عملکرد رادیوی عالی رادیوی BlueNRG را ارائه می دهد و مبدل DC / DC با بازده بالا دارای همان ویژگی های بسیار کم قدرت است ، اما BlueNRG-2 باعث بهبود مصرف جریان BlueNRG می شود در طول عمر باتری برنامه ها.
ارباب ، برده و چندین نقش همزمان
پسوند طول بسته بسته اطلاعاتی LE
-30 درجه سانتیگراد تا 85 درجه سانتیگراد
(در اتصال آنتن)
جریان 8.3 میلی آمپر TX (@ -2 dBm ، 3.0 ولت)
15.34 میکرومولار (فاصله تبلیغات 1000 میلی ثانیه) ، 1 سال ، 8 ماه ، 19 روز با باتری 230 میلی آمپر ساعت (CR2032)
7.059 μA (فاصله اتصال 1000 میلی ثانیه) ، 3 سال ، 10 ماه ، 12 روز با 230mAhbattery (CR2032)
توجه A: ویژگی های BLE5.0 در حال حاضر پشتیبانی نمی شوند ، اما این تراشه با کارایی بیشتر در پشتیبانی از BLE5.0 است.
پد نوبه |
نام |
نوع پین |
شرح |
1 | RESET_N | من | تنظیم مجدد سیستم |
2 |
DIO13 |
OD | GPI 13 |
من | UART_CTS | ||
من / O | I2C1_DAT | ||
3 |
DIO12 |
OD | GPI 12 |
من / O | I2C1_CLK | ||
4 | GND | پین زمینی | به GND وصل شوید |
5 | VCC | قدرت | ورودی ولتاژ باتری |
6 |
DIO11 |
من / O | ورودی و خروجی دیجیتال با کاربرد عمومی |
من | UART_RXD | ||
من / O | SPI_CS1 | ||
ای | CLK_32K | ||
7 |
DIO10 |
من / O | ورودی و خروجی دیجیتال با کاربرد عمومی |
من | SWDIO | ||
ای | SPI_OUT | ||
ای | CLK_32K | ||
8 |
DIO9 |
من / O | ورودی و خروجی دیجیتال با کاربرد عمومی |
من | SWCLK | ||
من | SPI_IN | ||
ای | XO16 / 32M | ||
9 |
DIO8 |
من / O | ورودی و خروجی دیجیتال با کاربرد عمومی |
ای | UART_TXD | ||
من / O | SPI_CLK | ||
من | PDM_DATA |
10 |
DIO7 / BOOT |
من / O |
پین بوت لودر / دیجیتال عمومی |
من | UART_CTS | ||
من / O | I2C2_DAT | ||
ای | PDM_CLK | ||
11 |
DIO6 |
من / O | ورودی و خروجی دیجیتال |
ای | UART_RTS | ||
من / O | I2C2_CLK | ||
من | PDM_DATA | ||
12 |
DIO5 |
من / O | ورودی و خروجی دیجیتال |
ای | UART_TXD | ||
من / O | I2C2_DAT | ||
ای | PWM1 | ||
13 |
DIO4 |
من / O | ورودی و خروجی دیجیتال |
من | UART_RXD | ||
من / O | I2C2_CLK | ||
ای | PWM0 | ||
14 |
DIO3 |
من / O | ورودی و خروجی دیجیتال |
ای | PWM1 | ||
من | SPI_IN | ||
15 |
DIO2 |
من / O | ورودی و خروجی دیجیتال |
ای | PWM0 | ||
ای | SPI_OUT | ||
ای | PDM_CLK | ||
16 |
DIO1 |
من / O | ورودی و خروجی دیجیتال |
ای | UART_RTS | ||
من / O | SPI_CS1 | ||
من | PDM_DATA | ||
17 |
DIO0 |
من / O | ورودی و خروجی دیجیتال |
من | UART_CTS | ||
من / O | SPI_CLK | ||
ای | CPUCLK | ||
18 |
ANATEST0 / DIO14 |
من / O | خروجی آنالوگ / دیجیتال عمومی |
من / O | I2C1_CLK | ||
من / O | SPI_CLK | ||
19 | ADC1 | من | ورودی ADC 1 |
20 | ADC2 | من | ورودی ADC 2 |
