جزئیات محصول:
|
| چیپ ست: | BlueNRG 132 | اندازه: | 12.5 * 18.5 * 2.6 میلی متر |
|---|---|---|---|
| ولتاژ بهره برداری: | 1.7-3.6 ولت | قدرت TX: | 8dBm |
| جریان TX: | 14.5 میلی آمپر | حساسیت Rx: | -88dBm |
| جریان RX: | 7.7 میلی آمپر | میزان مصرف فعلی خواب: | 0.5μA |
| من / او: | 15 | پروتکل: | BLE4.2 |
| No input file specified.: | اتصال IPEX | دمای کارکرد: | -30 ~ 85 |
| عامل Volatge: | 1.7 ~ 3.6 ولت | ||
| برجسته کردن: | ماژول بلوتوث ST BlueNRG-1 Bluetooth 4.2,ماژول بلوتوث 4.2 BLE132SA / UA-A,ماژول کم مصرف بلوتوث 8dBm |
||
مصرف برق هنگام فعال نبودن مبدل DC-DC
| پارامتر | حداقل | نوع | حداکثر | واحد | |
| ولتاژ بهره برداری | 1.7 | - | 3.6 | V | |
| دمای کار | -30 | - | 85 | ℃ | |
|
مصرف فعلی |
آماده به کار | - | 0.5 | - | uA |
| حالت دریافت | - | 14.5 | - | mA | |
| حالت انتقال (8dBm) | - | 28.8 | - | mA | |
| قدرت TX | - | 7 | 8 | dBm | |
| حساسیت RX | - | - | -88 | dBm | |
مصرف برق هنگام فعال بودن مبدل DC-DC
| پارامتر | حداقل | نوع | حداکثر | واحد | |
| ولتاژ بهره برداری | 1.7 | - | 3.6 | V | |
| دمای کار | -30 | - | 85 | ℃ | |
|
مصرف فعلی |
آماده به کار | - | - | 1 | uA |
| حالت دریافت | - | 7.7 | - | mA | |
| حالت انتقال (8dBm) | - | 15.1 | - | mA | |
| قدرت TX | - | - | dBm | ||
| حساسیت RX | - | - | -88 | dBm | |

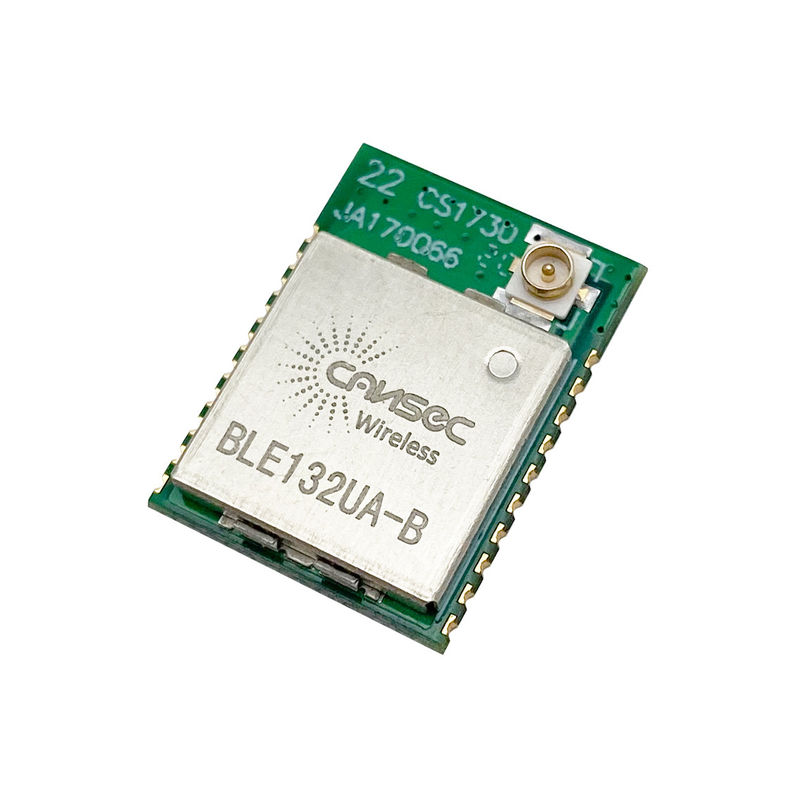

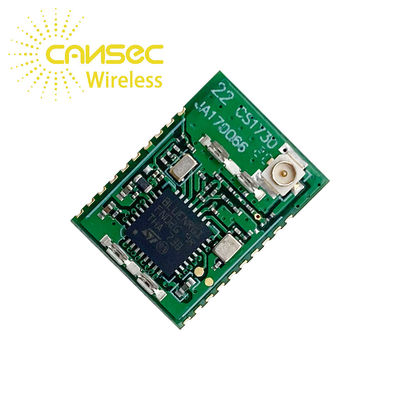

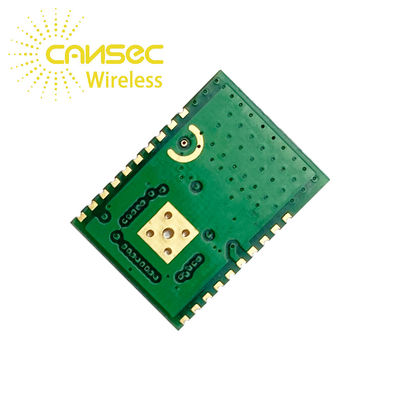

Cansec Wireless BLE132SA / UA-A ST BlueNRG-1 BLE4.2 2.4GHz IoT Solution ماژول کم انرژی برای بلوتوث
شرح
ماژول سری BLE132SA / UA-A بر اساس BlueNRG-1 شرکت ST طراحی شده است. BlueNRG-1 یک سیستم تک تراشه بلوتوث کم انرژی با انرژی کم (BLE4.2) سازگار با مشخصات بلوتوث است.
BlueNRG-1 ویژگی های پردازنده شبکه BlueNRG برنده جایزه را گسترش می دهد ، و استفاده از Cortex M0 تعبیه شده را برای اجرای کد برنامه کاربر امکان پذیر می کند.
BlueNRG-1 شامل 160 کیلو بایت حافظه فلش برنامه نویسی ، 24 کیلوبایت حافظه RAM استاتیک با احتباس (دو بانک 12 کیلوبایتی) و تجهیزات جانبی رابط ارتباطی استاندارد SPI ، UART ، I2C است.همچنین از تایمرهای چند منظوره ، ناظر ، RTC و کنترل کننده DMA بهره می برد.
برای ارتباط با حسگرهای آنالوگ و خواندن اندازه گیری مانیتور یکپارچه باتری ، یک ADC موجود است.یک فیلتر دیجیتال برای پردازش جریان PDM در دسترس است.
BlueNRG-1 همان عملکرد RF عالی رادیوی BlueNRG را ارائه می دهد و مبدل یکپارچه DC / DC با بازده بالا همان ویژگی های بسیار کم برق را حفظ می کند ، اما BlueNRG-1 باعث بهبود مصرف جریان BlueNRG می شود و اجازه می دهد تا بیشتر در طول عمر باتری برنامه ها.
