جزئیات محصول:
|
| چیپ ست: | BlueNRG 132 | اندازه: | 12.5 * 18.5 * 2.6 میلی متر |
|---|---|---|---|
| ولتاژ بهره برداری: | 1.7-3.6 ولت | قدرت TX: | 8dBm |
| جریان TX: | 14.5 میلی آمپر | حساسیت Rx: | -88dBm |
| جریان RX: | 7.7 میلی آمپر | میزان مصرف فعلی خواب: | 0.5μA |
| پروتکل: | BLE4.2 | نوع آنتن: | آنتن PCB |
| دمای کارکرد: | -30 ~ 85 | کاربرد: | دستگاه بی سیم پوشیدنی / دستگاه های مرتبط با اینترنت اشیا |
| برجسته کردن: | ماژول کم مصرف بلوتوث ST BLUENRG-132,ماژول کم مصرف بلوتوث BLE4.2,BLE132SA / UA-B |
||

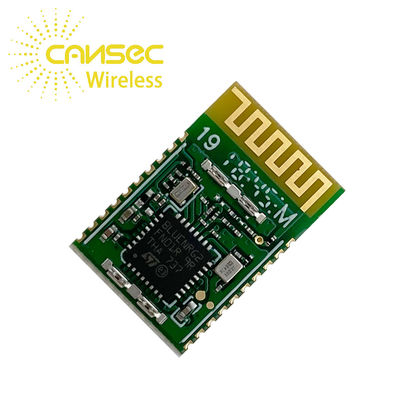

Cansec BLE132SA / UA-B 2.4GHz Blue Tooth Module Wireless ST BLUENRG-132 Ble Module Iot Solutions BLE4.2
مصرف برق هنگام فعال نبودن مبدل DC-DC
| پارامتر | حداقل | نوع | حداکثر | واحد | |
| ولتاژ بهره برداری | 1.7 | - | 3.6 | V | |
| دمای کار | -30 | - | 85 | ℃ | |
|
مصرف فعلی |
آماده به کار | - | 0.5 | - | uA |
| حالت دریافت | - | 14.5 | - | mA | |
| حالت انتقال (8dBm) | - | 28.8 | - | mA | |
| قدرت TX | - | 7 | 8 | dBm | |
| حساسیت RX | - | - | -88 | dBm | |
مصرف برق هنگام فعال بودن مبدل DC-DC
| پارامتر | حداقل | نوع | حداکثر | واحد | |
| ولتاژ بهره برداری | 1.7 | - | 3.6 | V | |
| دمای کار | -30 | - | 85 | ℃ | |
|
مصرف فعلی |
آماده به کار | - | - | 1 | uA |
| حالت دریافت | - | 7.7 | - | mA | |
| حالت انتقال (8dBm) | - | 15.1 | - | mA | |
| قدرت TX | - | - | dBm | ||
| حساسیت RX | - | - | -88 | dBm | |

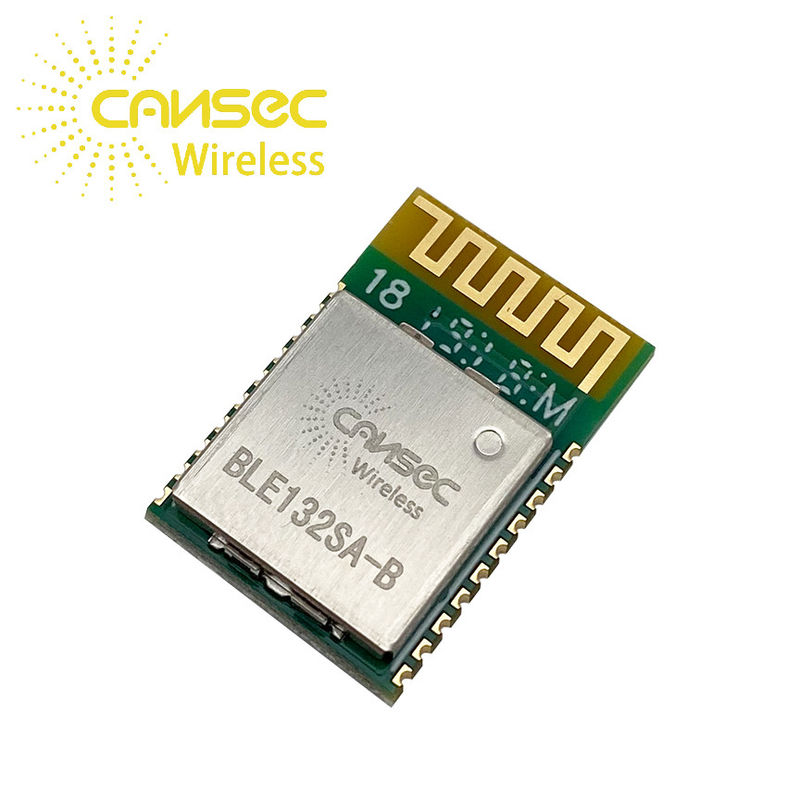

Cansec BLE132SA / UA-B 2.4GHz Blue Tooth Module Wireless ST BLUENRG-132 Ble Module Iot Solutions BLE4.2
شرح
ماژول سری BLE132SA / UA-A بر اساس BlueNRG-1 شرکت ST طراحی شده است. BlueNRG-1 یک سیستم تک تراشه بلوتوث کم انرژی با انرژی کم (BLE4.2) سازگار با مشخصات بلوتوث است.
BlueNRG-1 ویژگی های پردازنده شبکه BlueNRG برنده جایزه را گسترش می دهد ، و استفاده از Cortex M0 تعبیه شده را برای اجرای کد برنامه کاربر امکان پذیر می کند.
BlueNRG-1 شامل 160 کیلو بایت حافظه فلش برنامه نویسی ، 24 کیلوبایت حافظه RAM استاتیک با احتباس (دو بانک 12 کیلوبایتی) و تجهیزات جانبی رابط ارتباطی استاندارد SPI ، UART ، I2C است.همچنین از تایمرهای چند منظوره ، ناظر ، RTC و کنترل کننده DMA بهره می برد.
برای ارتباط با حسگرهای آنالوگ و خواندن اندازه گیری مانیتور یکپارچه باتری ، یک ADC موجود است.یک فیلتر دیجیتال برای پردازش جریان PDM در دسترس است.
BlueNRG-1 همان عملکرد RF عالی رادیوی BlueNRG را ارائه می دهد و مبدل یکپارچه DC / DC با بازده بالا همان ویژگی های بسیار کم برق را حفظ می کند ، اما BlueNRG-1 باعث بهبود مصرف جریان BlueNRG در حالت خواب می شود و اجازه می دهد بیشتر افزایش یابد در طول عمر باتری برنامه ها.
| پد نوبه |
نام |
نوع پین |
شرح |
| 1 | RESET_N | من | تنظیم مجدد سیستم |
|
2 |
DIO13 |
OD | GPI 13 |
| من | UART_CTS | ||
| من / O | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| من / O | I2C1_CLK | ||
| 4 | GND | پین زمینی | به GND وصل شوید |
| 5 | VCC | قدرت | ورودی ولتاژ باتری |
| پد نوبه |
نام |
نوع پین |
شرح |
|
6 |
DIO11 |
من / O | ورودی و خروجی دیجیتال |
| من | UART_RXD | ||
| من / O | SPI_CS1 | ||
| ای | CLK_32K | ||
|
7 |
DIO10 |
من / O | ورودی و خروجی دیجیتال |
| من | SWDIO | ||
| ای | SPI_OUT | ||
| ای | CLK_32K | ||
|
8 |
DIO9 |
من / O | ورودی و خروجی دیجیتال |
| من | SWCLK | ||
| من | SPI_IN | ||
| ای | XO16 / 32M | ||
|
9 |
DIO8 |
من / O | ورودی و خروجی دیجیتال |
| ای | UART_TXD | ||
| من / O | SPI_CLK | ||
| من | PDM_DATA | ||
|
10 |
DIO7 / BOOT |
من / O |
پین بوت لودر / دیجیتال عمومی |
| من | UART_CTS | ||
| من / O | I2C2_DAT | ||
| ای | PDM_CLK | ||
|
11 |
DIO6 |
من / O | ورودی و خروجی دیجیتال |
| ای | UART_RTS | ||
| من / O | I2C2_CLK | ||
| من | PDM_DATA | ||
|
12 |
DIO5 |
من / O | ورودی و خروجی دیجیتال |
| ای | UART_TXD | ||
| من / O | I2C2_DAT | ||
| ای | PWM1 | ||
|
13 |
DIO4 |
من / O | ورودی و خروجی دیجیتال |
| من | UART_RXD | ||
| من / O | I2C2_CLK | ||
| ای | PWM0 | ||
|
14 |
DIO3 |
من / O | ورودی و خروجی دیجیتال |
| ای | PWM1 | ||
| من | SPI_IN | ||
|
15 |
DIO2 |
من / O | ورودی و خروجی دیجیتال |
| ای | PWM0 | ||
| ای | SPI_OUT | ||
| ای | PDM_CLK |
| پد نوبه |
نام |
نوع پین |
شرح |
|
16 |
DIO1 |
من / O | ورودی و خروجی دیجیتال |
| ای | UART_RTS | ||
| من / O | SPI_CS1 | ||
| من | PDM_DATA | ||
|
17 |
DIO0 |
من / O | ورودی و خروجی دیجیتال |
| من | UART_CTS | ||
| من / O | SPI_CLK | ||
| ای | CPUCLK | ||
|
18 |
ANATEST0 / DIO14 |
من / O |
خروجی آنالوگ/ دیجیتال عمومی |
| من / O | I2C1_CLK | ||
| من / O | SPI_CLK | ||
| 19 | ADC1 | من | ورودی ADC 1 |
| 20 | ADC2 | من | ورودی ADC 2 |
توجه داشته باشید:بیشتر جزئیات لطفا مرجع blueNRG-232 صفحه داده از جانب www.ST.com.
