جزئیات محصول:
|
| TX Power: | 8 dBm | جریان TX: | 12 میلی آمپر |
|---|---|---|---|
| حساسیت Rx: | -102dBm | جریان RX: | 5.3 میلی آمپر |
| مصرف جریان خواب: | 0.7μA | I/O: | 12 |
| نسخه BLE: | BLE5.3 | ||
| برجسته کردن: | Ti CC2340 ماژول بلوتوث کم مصرف,ماژول بلوتوث کم مصرف 2 4GHz,ماژول Bluetooth 5.3 وای فای,2 4ghz low power bluetooth module,Bluetooth 5.3 wifi ble module |
||

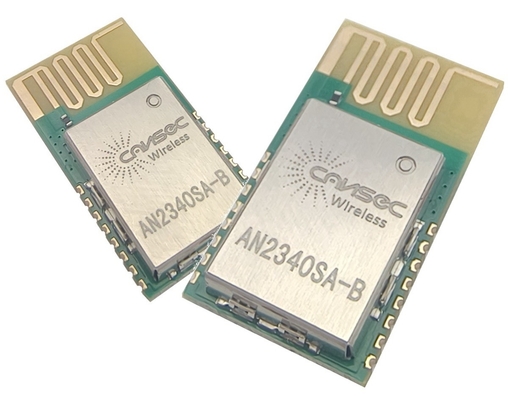

ماژول AN2340 بر اساس CC2340 از TI طراحی شده است. دستگاه SimpleLink TM CC2340R5 یک میکروکنترلر بی سیم 2.4 گیگاهرتز (MCU) است که هدف Bluetooth® 5.3 Low Energy ، Zigbee® ، IEEE 802 است.15.4، و برنامه های اختصاصی 2.4 GHz.این دستگاه برای ارتباطات بی سیم با قدرت کم با تصویر دوگانه روی تراشه بهینه شده است. پشتیبانی از OAD (Over the Air Download) در اتوماسیون ساختمان (سینسورهای بی سیم)، کنترل نورپردازی، بیکن ها) ، ردیابی دارایی ها، پزشکی، خرده فروشی EPOS (نقطه فروش الکترونیکی) ، ESL (لقب قفسه الکترونیکی) و الکترونیک شخصی (بازیک، HID، قلم قلم).ویژگی های برجسته این دستگاه شامل:
* پشتیبانی از ویژگی های بلوتوث ® 5: LE Coded PHYs (Long Range) ، LE 2‐Mbit PHY (High Speed) ، افزونه های تبلیغاتی، مجموعه های تبلیغاتی چندگانه، CSA#2، یافتن جهت،همچنین سازگاری عقب و پشتیبانی از ویژگی های کلیدی از بلوتوث ® 4.2 و مشخصات قبلی کم انرژی.
* استیک پروتکل نرم افزاری Bluetooth ® 5.3 کاملاً واجد شرایط که با کیت توسعه نرم افزار (SDK) SimpleLink TM CC23xx گنجانده شده است.
* پشتیبانی از بلووتوث® میش (گره های کم مصرف)
* پشتیبانی از استیک پروتکل Zigbee® در کیت توسعه نرم افزار (SDK) SimpleLink TM CC23x0Rx.
* جریان آماده بسیار کم 0.7 μA با RTC عملیاتی و حفظ کامل RAM که امکان افزایش قابل توجهی عمر باتری را به ویژه برای برنامه هایی با فواصل خواب طولانی تر فراهم می کند.
* جریان رادیویی متوسط بسیار کم برای موارد استفاده از BLE با چرخه کار. جریان رادیویی متوسط ~ 6uA هنگام کار در یک اتصال Bluetooth® Low Energy با قدرت خروجی TX = 0dBm و فاصله اتصال 1s.
خرید لینک ها↓↓↓
|
پين نه |
نام | نوع پین | توضیحات |
|---|---|---|---|
| 1 | DIO16_SWDIO | دیجیتال | GPIO، رابط SWD: حالت انتخاب شده یا SWDIO، قابلیت درایو بالا |
| 2 | DIO17_SWDCK | دیجیتال | رابط GPIO، SWD: ساعت، قابلیت درایو بالا |
| 3 | DIO20_A11 | دیجیتال یا آنالوگ | GPIO، قابلیت آنالوگ |
| 4 | DIO21_A10 | دیجیتال یا آنالوگ | GPIO، قابلیت آنالوگ |
| 5 | DIO24_A7 | دیجیتال یا آنالوگ | GPIO، قابلیت آنالوگ، قابلیت درایو بالا |
| 6 | RESET_N | ورودی دیجیتال | تنظیم مجدد، فعال-کم، کشش داخلی |
| 7 | DIO6_A1 | دیجیتال یا آنالوگ | GPIO، قابلیت آنالوگ |
| 8 | GND | فلش زمین | به GND وصل شوید |
| 9 | GND | فلش زمین | به GND وصل شوید |
| 10 | DIO_13 | دیجیتال | GPIO |
| 11 | DIO_12 | دیجیتال | GPIO، قابلیت درایو بالا |
| 12 | DIO_11 | دیجیتال | GPIO |
| 13 | DIO_8 | دیجیتال | GPIO |
| 14 | GND | فلش زمین | به GND وصل شوید |
| 15 | GND | فلش زمین | به GND وصل شوید |
| 16 | VDD | قدرت | 1.8V تا 3.8V منبع اصلی تراشه |
برای اطلاعات بیشتر به www.rf-products.com مراجعه کنید.
