جزئیات محصول:
|
| اندازه: | 18.2 * 26.7 * 2.8 میلی متر | TX Power: | 17dBm |
|---|---|---|---|
| حساسیت Rx: | -95dbm | جریان TX: | 278 میلی آمپر |
| جریان RX: | 59 میلی آمپر | جریان آماده به کار: | 4uA |
| نوع آنتن: | آنتن تراشه | چیپست: | CC3200 |
| برجسته کردن: | Ti CC3200 Wifi Module,Ta3200R1D Ti CC3200 Wifi Module,ODM OEM cc3200 wifi ماژول |
||

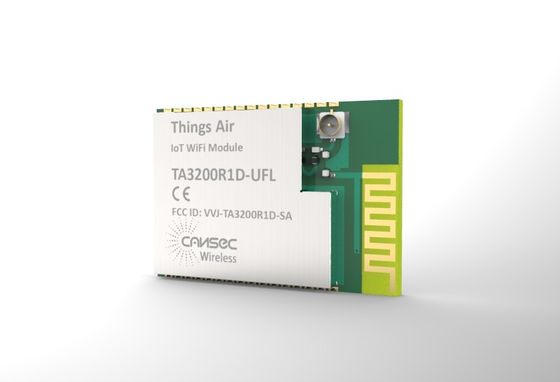

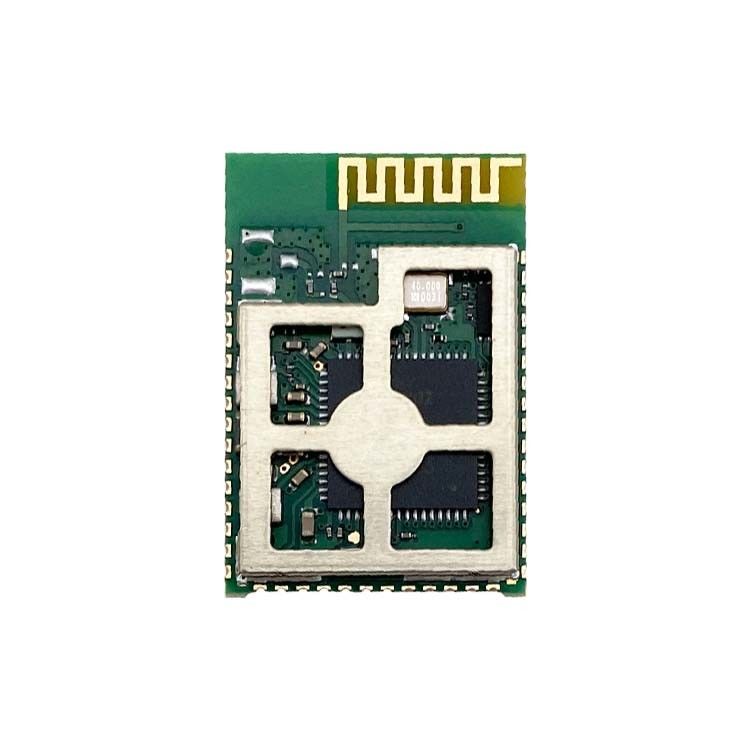

گزینه انعطاف پذیر ODM / OEM Cansec Ta3200R1D Ti CC3200 Rf فرستنده بی سیم و ماژول گیرنده ماژول وای فای
گزینه انعطاف پذیر ODM / OEM Cansec Ta3200R1D Ti CC3200 Rf فرستنده بی سیم و ماژول گیرنده ماژول وای فای
خرید لینک ها↓↓↓
| شماره پد | نام پین | توضیحات | CC3200 شماره پین Pkg |
| 1 | GND | زمین | 65 |
| 2 | ANTSEL1 | کنترل انتخاب آنتن | 29 |
| 3 | ANTSEL2 | کنترل انتخاب آنتن | 30 |
| 4 | nRESET | ريست شيپ اصلي فعال کم | 32 |
| 5 | SOP2 | حس بر قدرت 2 | 21 |
| 6 | SOP1 | حس قدرت 1 | 34 |
| 7 | SOP0 | حس قدرت 0 | 35 |
| 8 | NC | - | - |
| 9 | NC | - | - |
| 10 | NC | - | - |
| 11 | GND | زمین | 65 |
| 12 | GND | زمین | 65 |
| 13 | VBT_CC | ولتاژ منبع چیپ (VBAT) | 10,37,39,44,54 |
| 14 | VDD_ANA2 | ANA2 DCDC O | 47 |
| 15 | GPIO_30 | I/O برای اهداف عمومی | 53 |
| 16 | GPIO_31 | I/O برای اهداف عمومی | 45 |
| 17 | GND | زمین | 65 |
| 18 | GPIO_00 | I/O برای اهداف عمومی | 50 |
| 19 | GPIO_01 | I/O برای اهداف عمومی | 55 |
| 20 | GPIO_02 | I/O برای اهداف عمومی | 57 |
| 21 | GPIO_03 | I/O برای اهداف عمومی | 58 |
| 22 | GPIO_04 | I/O برای اهداف عمومی | 59 |
| 23 | GPIO_05 | I/O برای اهداف عمومی | 60 |
| 24 | GPIO_06 | I/O برای اهداف عمومی | 61 |
| 25 | GPIO_07 | I/O برای اهداف عمومی | 62 |
| 26 | GPIO_08 | I/O برای اهداف عمومی | 63 |
| 27 | GPIO_09 | I/O برای اهداف عمومی | 64 |
| 28 | GND | زمین | 65 |
| 29 | GND | زمین | 65 |
| 30 | GPIO_10 | I/O برای اهداف عمومی | 1 |
| 31 | GPIO_11 | I/O برای اهداف عمومی | 2 |
| 32 | GPIO_12 | I/O برای اهداف عمومی | 3 |
| 33 | GPIO_13 | I/O برای اهداف عمومی | 4 |
| 34 | GPIO_14 | I/O برای اهداف عمومی | 5 |
| 35 | GPIO_15 | I/O برای اهداف عمومی | 6 |
| 36 | GPIO_16 | I/O برای اهداف عمومی | 7 |
| شماره پد | نام پین | توضیحات | CC3200 شماره پین Pkg |
| 37 | GPIO_17 | I/O برای اهداف عمومی | 8 |
| 38 | GPIO_22 | I/O برای اهداف عمومی | 15 |
| 39 | JTAG_TDI | JTAG TDI، پس انداز کردن حالت پیش فرض | 16 |
| 40 | JTAG_TDO | JTAG TDO. بازنشستن پیش فرض را تنظیم کنید | 17 |
| 41 | GPIO_28 | I/O برای اهداف عمومی | 18 |
| 42 | JTAG_TCK | JTAG/SWD TCK Reset Default Pinout | 19 |
| 43 | JTAG_TMS | JTAG/SWD TMS Reset Default Pinout | 20 |
| 44 | GND | زمین | 65 |
