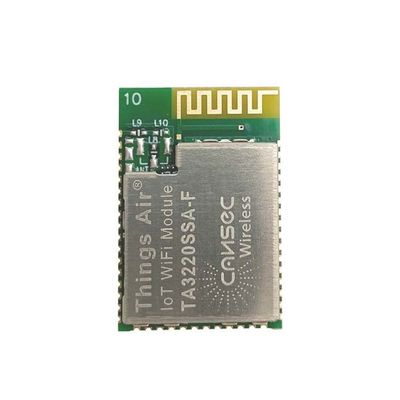

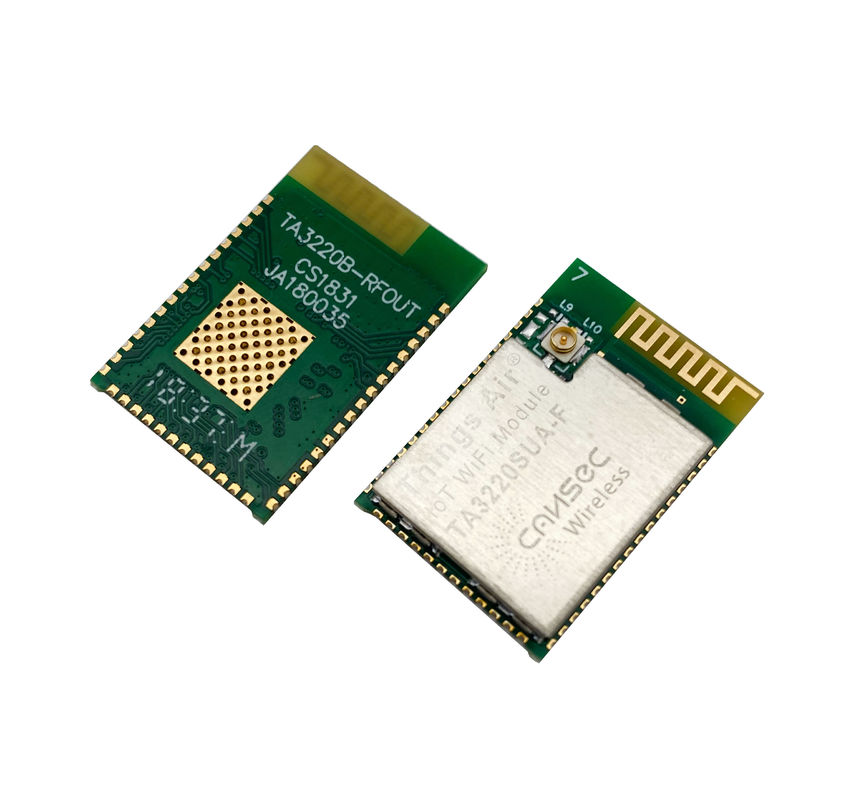

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F
IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F

تصویر بزرگ :  IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F

جزئیات محصول:
محل منبع: پیاده کردن
نام تجاری: Cansec Wireless
شماره مدل: TA3220SSA-F
پرداخت:
مقدار حداقل تعداد سفارش: 100
قیمت: USD 7.18$ per piece
جزئیات بسته بندی: جعبه 1000 عددی اندازه بسته بندی: 40 * 34 * 20 سانتی متر وزن ناخالص: 5.000 کیلوگرم
زمان تحویل: 3 ~ 6 هفته
شرایط پرداخت: T / T
قابلیت ارائه: 2000000 قطعه در سال

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F

شرح
اندازه: 18.2 * 26.7 * 2.8 میلی متر قدرت TX: 17dBm
حساسیت Rx: -95dbm جریان TX: 286 میلی آمپر
جریان RX: 74 میلی آمپر حالت آماده به کار: 1uA
نوع آنتن: اتصال PCB آنتن یا IPEX چیپ ست: CC3220S توسط Texas Instruments
پروتکل: Wi-Fi IPV4 / IPV6 دامنه: 190 میلی متر
برجسته:

Ti CC3220 IoT Wifi Module

,

OEM Cansec TA3220SSA-F

,

IPV4 IPV6 IoT Wifi Module







کیلوگرم سنجاق زدن







سنجاق زدن نام مستعار







استفاده کنید





انتخاب کنید به عنوان منبع بیداری



پیکربندی کنیدافزودنیآنالوگ مکس





با JTAG کوچک شده است







حفر کردن.پیکربندی Pin Mux.رج

حفر کردن.پیکربندی Pin Mux.

مقدار حالت







علامت نام







علامت شرح







علامت جهت





1 RF خارج RF خارج N / A N / A N / A N / A N / A N / A برای CC3220NA-F N / A
2 GND GND N / A N / A N / A N / A N / A GND اتصال زمین N / A
3(7) ANTSEL1 فقط ای نه

پیکربندی کاربر لازم نیست

(8)

نه GPIO_PAD_ CONFIG_26 (0x4402 E108) 0 ANTSEL1(3) کنترل انتخاب آنتن ای
4(7) ANTSEL2 فقط ای نه

پیکربندی کاربر لازم نیست

(8)

نه GPIO_PAD_ CONFIG_27 (0x4402 E10C) 0 ANTSEL2(3) کنترل انتخاب آنتن ای
5 nRESET بازنشانی جهانی N / A N / A N / A N / A N / A nRESET تنظیم مجدد تراشه اصلیکم فعالجمع آوری داخلی N / A
6(4) SOP2 فقط ای نه نه نه



GPIO_PAD_ CONFIG_ 25 (0x4402 E104)

0 GPIO25 GPIO ای
9 GT_PWM02 عرض پالس O / P تعدیل شده ای
2 McAFSX I2S قاب پورت صدا همگام سازی ای
دیدن (5) TCXO_EN فعال کردن اختیاری TCXO 40 مگاهرتز خارجی



ای

دیدن (6) SOP2 حس روشن بودن من



برای مشخصات کامل ، لطفاً به صفحه داده ماژول ما مراجعه کنید



IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 0

ظرفیت فلش بالا ماژول سوئیچ Wifi گیرنده گیرنده Rf IoT Solutions OEM Cansec TA3220SSA-F Ti CC3220 Wifi Module

پارامتر
حداقل
نوع
حداکثر
واحد
جاری
مصرف
حالت خواب (برای خواب زمستانی)
-
-
9
uA

حالت انتقال (18dbm @ ، برای شرکت مخابراتی)
-
400
450
mA
TX Power (برای شرکت مخابراتی)
-
17
20
dBm
حساسیت RX
-
-
-96
dBm
مسافت
190
متر
ظرفیت فلش بالا ماژول سوئیچ Wifi گیرنده گیرنده Rf IoT Solutions OEM Cansec TA3220SSA-F Ti CC3220 Wifi Module
مصرف فعلی
VBAT = 3.6 ولت
حالت پارامتر شرایط نوع واحدها
MCU فعال Curx TX 1DSSS 286 mA
6OFDM 255
54OFDM 232
جریان Rx 1DSSS 74
6OFDM 74
خواب MCU Curx TX 1DSSS 282
6OFDM 251
54OFDM 228
جریان Rx 1DSSS 70
6OFDM 70
MCU LPDS Curx TX 1DSSS 266
6OFDM 242
54OFDM 1V7
جریان Rx 1DSSS 53
6OFDM 53
اوج جریان کالیبراسیون VBAT = 3.3 ولت 450
VBAT = 2.3 ولت 670

1 ماژول TA3220S بر اساس CC3220S TI ساخته شده است که بخشی از پلتفرم میکروکنترلر SimpleLink ((MCU) است ، که دارای یک محیط توسعه مشترک با کاربرد آسان با یک کیت توسعه نرم افزار تک هسته ای (SDK) و یک مجموعه ابزار غنی است.یکپارچه سازی یک بار در پلتفرم SimpleLink به شما امکان می دهد هر ترکیبی از دستگاه های نمونه کارها را به طرح خود اضافه کنید ، و در صورت تغییر الزامات طراحی ، 100 درصد استفاده مجدد از کد را امکان پذیر می کند.برای کسب اطلاعات بیشتر ، به بررسی اجمالی راه حل های SimpleLink مراجعه کنید.
2 طراحی اینترنت اشیا (IoT) خود را با Wi-Fi® CERTIFIED® تک تراشه MCU System-on-Chip (SoC) با اتصال Wi-Fi داخلی شروع کنید.خانواده دستگاه SimpleLink ™ CC3220x از Texas Instruments for برای IoT ایجاد شده است ، یک راه حل تک تراشه ای است که از نظر جسمی دوMCU های تراشه جدا شده• یک پردازنده برنامه - ARM® Cortex®-M4 MCU با 256 کیلوبایت RAM اختصاصی برای کاربر و 1 مگابایت فلاش XIP اختیاری.• یک پردازنده شبکه MCU برای اجرای تمام لایه های منطقی Wi-Fi و اینترنت.این زیر سیستم مبتنی بر ROM شامل یک رادیو ، باند پایه و MAC 802.11b / g / n با موتور رمزنگاری قدرتمند برای اتصال سریع و ایمن به اینترنت با رمزگذاری 256 بیتی است.
3 خانواده CC3220x بی سیم MCU بخشی از نسل دوم راه حل های خانواده روی اینترنت و تراشه TI است.این نسل ویژگی ها و قابلیت های جدیدی را ارائه می دهد که اتصال چیزها به اینترنت را بیشتر ساده می کند.قابلیت های جدید از جمله موارد زیر:
تهیه Wi-Fi پیشرفته مصرف برق پیشرفته
امنیت سیستم فایل پیشرفته (فقط توسط دستگاه های CC3220S و CC3220SF پشتیبانی می شود) اتصال Wi-Fi AP با حداکثر چهار ایستگاه همزمان سوکت های BSD باز شدهحداکثر 16 سوکت BSD که 6 مورد از آنها امن هستند
پشتیبانی از HTTPS
RESTful پشتیبانی از API
کتابخانه رمزنگاری کلیدهای نامتقارن
خانواده CC3220x بی سیم MCU از حالت های زیر پشتیبانی می کند: ایستگاه ، AP و Wi-Fi Direct®.این دستگاه همچنین از امنیت شخصی و سازمانی WPA2 پشتیبانی می کند.این زیر سیستم شامل پشته های جاسازی شده TCP / IP و TLS / SSL ، سرور HTTP و چندین پروتکل اینترنتی است.این دستگاه از انواع روشهای تهیه Wi-Fi از جمله HTTP بر اساس حالت AP ، SmartConfig ™ Technology و WPS2.0 پشتیبانی می کند.
زیر سیستم مدیریت نیرو شامل مبدلهای DC-DC یکپارچه است که دامنه وسیعی از ولتاژهای تغذیه را پشتیبانی می کنند.این زیر سیستم حالت های کم مصرف را برای طولانی شدن عمر باتری مانند خواب عمیق کم مصرف ، خواب زمستانی با RTC (فقط مصرف 4.5 میکرو آمپر) و حالت خاموش کردن (مصرف تنها 1 میکرو آمپر) را امکان پذیر می کند.
این دستگاه شامل لوازم جانبی بسیار متنوعی از جمله رابط دوربین موازی سریع ، I2S ، SD ، UART ، SPI ، I2C و ADC 4 کانال است.


IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 1

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 2

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 3

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 4

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 5

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 6

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 7

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 8

IPV4 IPV6 Ti CC3220 IoT Wifi ماژول نصب شده Cansec TA3220SSA-F 9
سالات متداول
Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه حرفه ای با 25 سال تجربه هستیم.
Q2: آیا می توانید OEM / ODM را قبول کنید؟
A2: مطمئنا ، ما تجربه OEM و ODM غنی داریم.
Q3: آیا تضمین کیفیت دارید؟
A3 ؛هر یک از محصولات ما تحت آزمایش کیفیت قرار گرفته و دو سال خدمات پس از فروش رایگان دارد.
