Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S

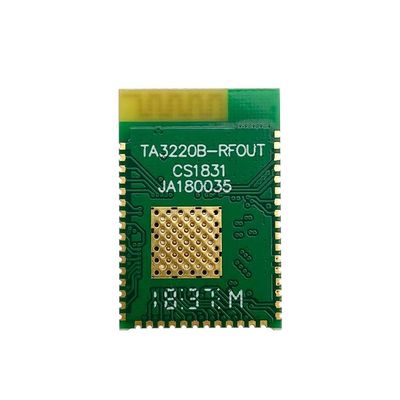

تصویر بزرگ : Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S

جزئیات محصول:

محل منبع:	پیاده کردن
نام تجاری:	Cansec Wireless
شماره مدل:	TA3220SSA-F / TA3220SUA-F

پرداخت:

مقدار حداقل تعداد سفارش:	100
قیمت:	USD 7.18$ per piece
جزئیات بسته بندی:	جعبه 1000 عددی اندازه بسته بندی: 40 * 34 * 20 سانتی متر وزن ناخالص: 5.000 کیلوگرم
زمان تحویل:	3 ~ 6 هفته
شرایط پرداخت:	T / T
قابلیت ارائه:	2000000 قطعه در سال

مخاطب

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S

شرح

اندازه:	18.2 * 26.7 * 2.8 میلی متر	قدرت TX:	17dBm
حساسیت Rx:	-95dbm	جریان TX:	286 میلی آمپر
جریان RX:	74 میلی آمپر	حالت آماده به کار:	1uA
نوع آنتن:	آنتن تراشه	چیپ ست:	CC3220S
برجسته کردن:	ماژول گیرنده وای فای CC3220 , ماژول گیرنده وای فای IoT , Wifi Gateway Ti CC3220

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 0

Cansec Cost Effecticve IoT I / O فرستنده و گیرنده بی سیم هوشمند Wifi ماژول TA3220SSA-F Ti CC3220 Wifi Gateway ماژول

پارامتر		حداقل	نوع	حداکثر	واحد
جاری مصرف	حالت خواب (برای خواب زمستانی)	-	-	9	uA
	حالت انتقال (18dbm @ ، برای شرکت مخابراتی)	-	400	450	mA
TX Power (برای شرکت مخابراتی)		-	17	20	dBm
حساسیت RX		-	-	-96	dBm
مسافت		190			متر

Cansec Cost Effecticve IoT I / O فرستنده و گیرنده بی سیم هوشمند Wifi ماژول TA3220SSA-F Ti CC3220 Wifi Gateway ماژول

1 ماژول TA3220S بر اساس CC3220S TI ساخته شده است که بخشی از پلتفرم میکروکنترلر SimpleLink ((MCU) است ، که دارای یک محیط توسعه مشترک با کاربرد آسان با یک کیت توسعه نرم افزار تک هسته ای (SDK) و یک مجموعه ابزار غنی است.یکپارچه سازی یک بار در پلتفرم SimpleLink به شما امکان می دهد هر ترکیبی از دستگاه های نمونه کارها را به طرح خود اضافه کنید ، و در صورت تغییر الزامات طراحی ، 100 درصد استفاده مجدد از کد را امکان پذیر می کند.برای کسب اطلاعات بیشتر ، به بررسی اجمالی راه حل های SimpleLink مراجعه کنید.

2 طراحی اینترنت اشیا (IoT) خود را با Wi-Fi® CERTIFIED® تک تراشه MCU System-on-Chip (SoC) با اتصال Wi-Fi داخلی شروع کنید.خانواده دستگاه SimpleLink ™ CC3220x از Texas Instruments for برای IoT ایجاد شده است ، یک راه حل تک تراشه ای است که از نظر جسمی دوMCU های تراشه جدا شده• یک پردازنده برنامه - ARM® Cortex®-M4 MCU با 256 کیلوبایت RAM اختصاصی برای کاربر و 1 مگابایت فلاش XIP اختیاری.• یک پردازنده شبکه MCU برای اجرای تمام لایه های منطقی Wi-Fi و اینترنت.این زیر سیستم مبتنی بر ROM شامل یک رادیو ، باند پایه و MAC 802.11b / g / n با موتور رمزنگاری قدرتمند برای اتصال سریع و ایمن به اینترنت با رمزگذاری 256 بیتی است.

3 خانواده CC3220x بی سیم MCU بخشی از نسل دوم راه حل های خانواده روی اینترنت و تراشه TI است.این نسل ویژگی ها و قابلیت های جدیدی را ارائه می دهد که اتصال چیزها به اینترنت را بیشتر ساده می کند.قابلیت های جدید از جمله موارد زیر:

• تهیه Wi-Fi پیشرفته • مصرف برق پیشرفته

• امنیت سیستم فایل پیشرفته (فقط توسط دستگاه های CC3220S و CC3220SF پشتیبانی می شود) اتصال Wi-Fi AP با حداکثر چهار ایستگاه • همزمان سوکت های BSD باز شدهحداکثر 16 سوکت BSD که 6 مورد از آنها امن هستند

• پشتیبانی از HTTPS

• RESTful پشتیبانی از API
• کتابخانه رمزنگاری کلیدهای نامتقارن
• خانواده CC3220x بی سیم MCU از حالت های زیر پشتیبانی می کند: ایستگاه ، AP و Wi-Fi Direct®.این دستگاه همچنین از امنیت شخصی و سازمانی WPA2 پشتیبانی می کند.این زیر سیستم شامل پشته های جاسازی شده TCP / IP و TLS / SSL ، سرور HTTP و چندین پروتکل اینترنتی است.این دستگاه از انواع روشهای تهیه Wi-Fi از جمله HTTP بر اساس حالت AP ، SmartConfig ™ Technology و WPS2.0 پشتیبانی می کند.
• زیر سیستم مدیریت نیرو شامل مبدلهای DC-DC یکپارچه است که دامنه وسیعی از ولتاژهای تغذیه را پشتیبانی می کنند.این زیر سیستم حالت های کم مصرف را برای طولانی شدن عمر باتری مانند خواب عمیق کم مصرف ، خواب زمستانی با RTC (فقط مصرف 4.5 میکرو آمپر) و حالت خاموش کردن (مصرف تنها 1 میکرو آمپر) را امکان پذیر می کند.
• این دستگاه شامل لوازم جانبی بسیار متنوعی از جمله رابط دوربین موازی سریع ، I2S ، SD ، UART ، SPI ، I2C و ADC 4 کانال است.

















			ویژگی های پین عمومی
			تابع


			کیلوگرمسنجاق زدن
			نام مستعار
			استفاده کنید
			به عنوان منبع بیداری انتخاب کنید
			پیکربندی کنیدافزودنیآنالوگ مکس
			با JTAG کوچک شده است
			حفر کردن.پیکربندی Pin Mux.رج
			حفر کردن.پیکربندی Pin Mux.
			نام سیگنال
			شرح سیگنال
			جهت سیگنال


			مقدار حالت


			7
			SOP1
			پیکربندی حس
			N / A
			N / A
			N / A
			N / A
			N / A
			SOP1
			حس روشن بودن 1
			N / A


			8
			SOP0
			پیکربندی حس
			N / A
			N / A
			N / A
			N / A
			N / A
			SOP0
			حس روشن بودن 0
			N / A


			9
			NC
			فایده ای نداره
			N / A
			N / A
			N / A
			N / A
			N / A
			N / A
			فایده ای نداره
			N / A


			10
			NC
			فایده ای نداره
			N / A
			N / A
			N / A
			N / A
			N / A
			N / A
			فایده ای نداره
			N / A


			11
			NC
			فایده ای نداره
			N / A
			N / A
			N / A
			N / A
			N / A
			N / A
			فایده ای نداره
			N / A


			12
			GND
			GND
			N / A
			N / A
			N / A
			N / A
			N / A
			GND
			اتصال زمین
			N / A


			13
			GND
			GND
			N / A
			N / A
			N / A
			N / A
			N / A
			GND
			اتصال زمین
			N / A


			14
			VDD
			سوپورودی
			N / A
			N / A
			N / A
			N / A
			N / A
			VDD
			ولتاژ تغذیه تراشه (VBAT)
			N / A


			15
			VDD
			سوپورودی
			N / A
			N / A
			N / A
			N / A
			N / A
			VDD
			ولتاژ تغذیه تراشه (VBAT)
			N / A


			16
			GPIO30
			من / O
			نه
			پیکربندی کاربر لازم نیست
			نه
			GPIO_PAD_ CONFIG_30 (0x4402 E118)
			0
			GPIO30
			GPIO
			من / O


			-8
			9
			UART0_TX
			داده های UART0 TX
			ای



			2
			McACLK
			ساعت پورت صوتی I2S
			ای



			3
			McAFSX
			I2S قاب پورت صدا همگام سازی
			ای



			4
			GT_CCP05
			پورت ضبط تایمر
			من



			7
			GSPI_MISO
			ژنرال SPI MISO
			من / O


			17 (9)
			GPIO31
			من / O
			نه
			پیکربندی کاربر لازم نیست
			نه
			GPIO_PAD_ CONFIG_31 (0x4402 E11C)
			0
			GPIO31
			GPIO
			من / O


			-8
			9
			UART0_RX
			داده های UART0 RX
			من



			12
			McAFSX
			I2S قاب پورت صدا همگام سازی
			ای



			2
			UART1_RX
			داده های UART1 RX
			من



			6
			McAXR0
			I2S پورت صوتی داده 0 (RX / TX)
			من / O



			7
			GSPI_CLK
			ساعت SPI عمومی
			من / O



			مشاهده کنید (5)
			DCDC_ANA2_ SW_P
			ANA2 DCDC
			N / A



			مبدل + گره سوئیچینگ ve


			18
			GND
			GND
			N / A
			N / A
			N / A
			N / A
			N / A
			GND
			اتصال زمین
			N / A



توضیحات ترمینال
برای جدول کامل ، به صفحه داده محصول مراجعه کنید


برای جدول کامل ، به صفحه داده محصول مراجعه کنید

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 2

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 3

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 4

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 5

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 6

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 7

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 8

Wifi Gateway Ti CC3220 Wifi Transceiver Module IoT I / O Smart TA3220S 9

سالات متداول

Q1: آیا شما یک کارخانه یا شرکت تجاری هستید؟
A1: ما یک کارخانه حرفه ای با 25 سال تجربه هستیم.
Q2: آیا می توانید OEM / ODM را قبول کنید؟
A2: مطمئنا ، ما تجربه OEM و ODM غنی داریم.
Q3: آیا تضمین کیفیت دارید؟
A3 ؛هر یک از محصولات ما تحت آزمایش کیفیت قرار گرفته و دو سال خدمات پس از فروش رایگان دارد.
